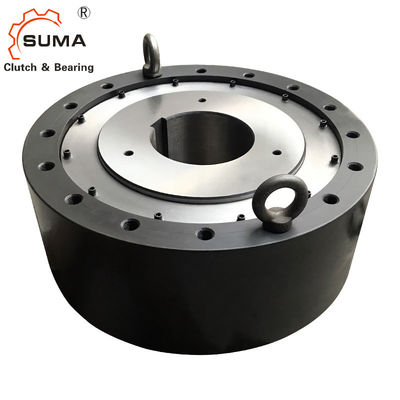

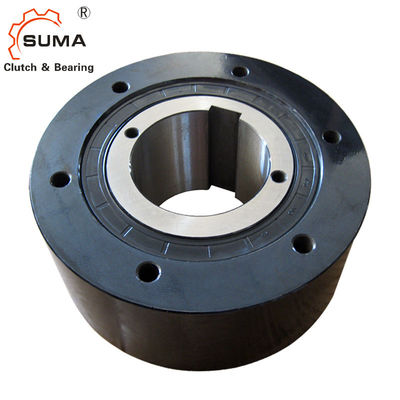

Transporte de correia BS110 que passa a embreagem que carrega 250RPM

Transporte de correia BS110 que passa a embreagem que carrega 250RPM

Características

As embreagens da came da série das BS são pretendidas para as aplicações onde a rotação reversa do eixo da cabeça de transporte da velocidade lenta deve ser impedido (backstopping).

1. Para a prevenção da rotação no sentido reverso em velocidades lentas em transportes ou em bombas.
2. Antes da instalação, verifique que o sentido da rotação da raça interna da embreagem da came das BS (mostrada pela seta no interno

a raça) é a mesma que o sentido da rotação do transporte.
3. firmemente para instalar o braço de torque à embreagem da came das BS usando os parafusos da força 10,9 ou mais alto. Certifique-se de que o contato no meio

a superfície do braço de torque e do lado da raça exterior está em nível e livre da poeira.

Dimensões e capacidades

4. A tolerância recomendada do eixo é h7 ou h8.
5. Ao introduzir a embreagem da came das BS no eixo, aplique a pressão somente na raça interna. Não bata a raça interna diretamente com a

martele ou exerça toda a força em cima da raça, do selo da poeira, ou da placa exterior da poeira.
6. sempre para usar uma chave paralela para a instalação no eixo e para fixar então a embreagem da came das BS ao eixo com a placa terminal. Nunca uso

uma chave afilada.
7. Ao instalar modelos acima de BS160 (tipos lubrificados graxa), o lugar um do óleo quatro bujão dentro
O lugar inferior direto. Isto permitirá a drenagem fácil da graxa para limpar.
8. Quando o eixo girar, a extremidade do braço de torque balançará em certa medida na direção da rotação. Apoie o braço de torque

extremidade somente na direção da rotação, mas para ser certo permitir-lhe uma determinada quantia do balanço livre. Se a extremidade do braço de torque é fixada firmemente

(veja o diagrama da instalação), o interior da embreagem torna-se torcido, e este pode conduzir a dano aos componentes.
9. Para os modelos BS30 a BS200, um único braço de torque em um lado é suficiente, mas para os modelos 220 a BS450, usa dois braços de torque, um

em cada lado. Instale os braços de torque a força é transmitida uniformemente assim que através do centro da embreagem.
10. os braços de torque para a embreagem da came das BS são estandardizados.
