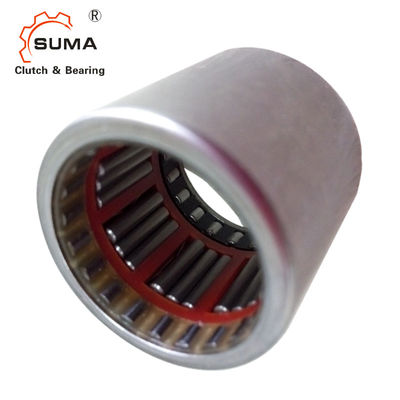

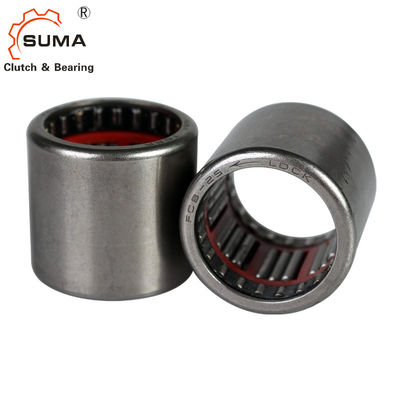

Rolamento de rolo da agulha da maneira do FCB GCr15 um de FC com gaiola de nylon
Características
A embreagem exterior do rolo da agulha do anel (rolamento de sentido único) pode ser usada como um conversor, um dispositivo da verificação, e uma embreagem de excedente.
FC (embreagem do rolo da agulha): composto de carimbar o anel exterior e a gaiola plástica; a gaiola pode ter o junco de lingüeta ou de aço inoxidável plástico para guiar o rolo da agulha; canal adutor inclinado do anel exterior e rolo da agulha como o travamento do dispositivo.
FCB (conjunto da embreagem e de rolamento): os rolamentos do apoio são montados em ambos os lados da carga radial da embreagem e do urso da agulha.
O rolo da agulha e o conjunto plástico da gaiola são usados como os rolamentos de apoio.
Dados técnicos
Carregando o número | Weight/kg | Tamanho principal | |||
Fw | D | C | Torque | ||
FC4K | 1 | 4 | 8 | 6 | 0,34 |
FC6 | 3 | 6 | 10 | 12 | 1,76 |
FC6K | 3 | 6 | 10 | 12 | 1,76 |
FC8 | 4 | 8 | 14 | 12 | 5,3 |
FCL8K | 3,5 | 8 | 12 | 12 | 5 |
FC10 | 4,8 | 10 | 16 | 12 | 6 |
FCL10K | 4 | 10 | 14 | 12 | 5,3 |
FC12 | 11 | 12 | 18 | 16 | 12,2 |
FC14K | 13 | 14 | 20 | 16 | 17,3 |
FC16 | 14 | 16 | 22 | 16 | 20,5 |
FC20 | 17 | 20 | 26 | 16 | 28,5 |
FC25 | 30 | 25 | 32 | 20 | 66 |
FC30 | 36 | 30 | 37 | 20 | 90 |
FC35 | 40 | 35 | 42 | 20 | 121 |
FCB8 | 10 | 14 | 14 | 20 | 5 |
FCB10 | 15 | 16 | 16 | 20 | 10 |
FCB12 | 18 | 18 | 18 | 26 | 12,2 |
FCB16 | 22 | 22 | 22 | 26 | 20,5 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 |
FCB25 | 44 | 32 | 32 | 30 | 66 |
FCB30 | 51 | 37 | 37 | 30 | 90 |
FCB35 | 58 | 42 | 42 | 30 | 121 |
(1) a velocidade do limite é eficaz para a lubrificação da graxa e do óleo. o nA refere a velocidade do limite da rotação exterior do anel.
(2) para manter o rolo da agulha na posição fechado, o retentor é fornecido com uma mola de aço inoxidável.
A velocidade limitada da lubrificação do óleo e da graxa é eficaz, o desvio -0mm da largura ~ -0.25mm, exigências especiais ao pedir instruções.
