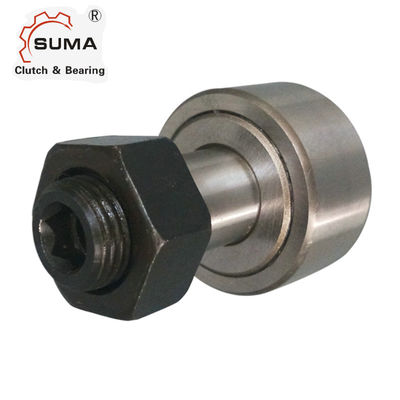

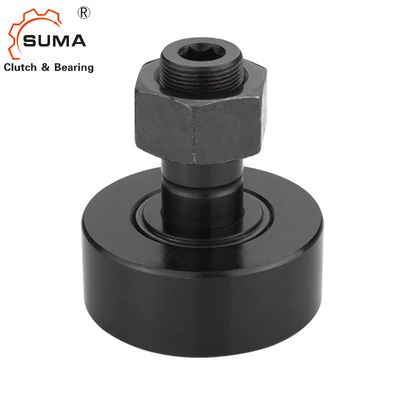

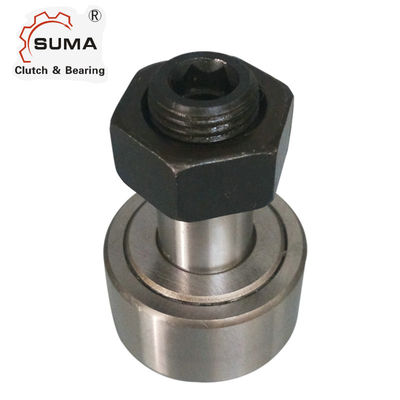

CFH-1 7/8-B selou os rolamentos do seguidor de came do rolo da trilha do parafuso prisioneiro
Características
Pode carregar a carga radial alta e determinada carga de choque e é amplamente utilizado na máquina-instrumento, metalúrgico, a matéria têxtil e a maquinaria de impressão, as linhas de processamento e etc.
Composição: anel exterior feito à máquina da grosso-parede, rolos da agulha ou grupos cilíndricos do rolo, ou rolo da agulha da orientação da gaiola ou do complemento completo, anel ou parafuso interno e selo.
Caracterização: estrutura compacta múltipla, precisão de gerencio alta, grandes variedades, adaptação larga e a instalação fácil.
Dimensões e capacidades
NÃO LACRADO BRG. NÃO. |
SELADO BRG. NÃO. |
ROL LER |
ROL LER |
PARAFUSO PRISIONEIRO Diâmetro (SD) |
PARAFUSO PRISIONEIRO GTH |
MÍNIMO. EAD GTH |
MULTA EAD |
FURO DE ÓLEO | LUB ENCAIXE TAMANHO (f) |
RRCOM. CL AMPING TORQUE Libras. EM |
|
FURO TER |
FURO (HD) |
||||||||||
CFH-1/2-B | CFH-1/2-B | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
CFH-9/16-B | CFH-9/16-B | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | 35 | |||
CFH-5/8-B | CFH-5/8-B | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
CFH-11/16-B | CFH-11/16-B | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | 90 | |||
CFH-3/4-B | CFH-3/4-B | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
CFH-7/8-B | CFH-7/8-B | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | 3/16 | 250 |
CFH-1-B | CFH-1-B | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
CFH-1 1/8-B | CFH-1 1/8-B | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | 3/16 | 650 |
CFH-1 1/4-B | CFH-1 1/4-B | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
CFH-1 3/8-B | CFH-1 3/8-B | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | 3/16 | 1250 |
CFH-1 1/2-B | CFH-1 1/2-B | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
CFH-1 5/8-B | CFH-1 5/8-B | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | 3/16 | 1500 |
CFH-1 3/4-B | CFH-1 3/4-B | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
CFH-1 7/8-B | CFH-1 7/8-B | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 3/16 | 2250 |
CFH-2-B | CFH-2-B | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
CFH-2 1/4-B | CFH-2 1/4-B | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 3/16 | 2800 |
CFH-2 1/2-B | CFH-2 1/2-B | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
CFH-2 3/4-B | CFH-2 3/4-B | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 3/16 | 3450 |
CFH-3-B | CFH-3-B | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/4-B | CFH-3 1/4-B | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1/4 | 5000 |
CFH-3 1/2-B | CFH-3 1/2-B | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1/4 | 5000 |
CFH-4-B | CFH-4-B | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 1/4 | 5000 |
Dados técnicos
Nome do produto | Tipo rolo do parafuso prisioneiro de CFH-1 7/8-B da trilha |
Modelo | CFH-1 7/8-B |
Material | GCr15 |
Pacote | Caixa da caixa/caixa de madeira, polia, etc. |
Termos do pagamento | TT. L/C, D/A, D/P, Western Union |
Prazo de entrega | 2-4 dias para a amostra, 7 dias para a ordem grande |
Imagens
