Rolamento do batente traseiro
>
|
| Lugar de origem | CHINA |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | AV90 |

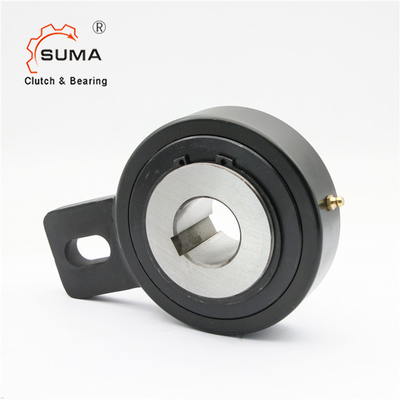

Embreagem do batente traseiro do rolo da maneira de AV90 AV100 AV110 um
Dados técnicos
PECI
| ESPECIFICAÇÃO | |
| Modelo | AV90 |
| Diâmetro de furo | 90mm |
| Diâmetro exterior | 260mm |
| Espessura | 90mm |
| Capacidade do torque | 7125Nm |
| Passando a velocidade | 200r/min |
| Peso | 24.5kg |
| Pacote | Pacote industrial |
| Prazo de entrega | 7-10 dias |
| Termos do pagamento | TT, L/C, D/P, D/A, Western Union, Paypal |
O tipo avoirdupois é um tipo do rolo desce em roda livre. É independente, centrado pelos rolamentos lisos para baixas velocidades rotatórias, e selado usar o protetor protegeu selos de labirinto metálicos.
A unidade é entregada lubrifica lubrificado, pronto para instalar em uma posição horizontal ou vertical. Usado primeiramente como um batente traseiro, a capacidade do torque é alta para uma exigência de espaço mínima. Este projeto é apropriado para o uso em ambientes difíceis. Um parafuso, fixado a uma parte fixa da máquina e da passagem através do entalhe no braço de torque, fornece a parada rotatória.
O afastamento radial neste parafuso deve ser igual a 1 3% da largura de entalhe.
O braço de torque e os rolamentos não devem ser pré-reforçados. O projeto do rolo faz o tipo ideal do avoirdupois para aplicações de índice claras.
Dimensões e capacidades
| Tipo | Tamanho | TKN1) | Passando a velocidade | Peso | Torque do arrasto | ||||||||||
| Avoirdupois | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [milímetro] | [Nanômetro] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [quilograma] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
Montando o exemplo
