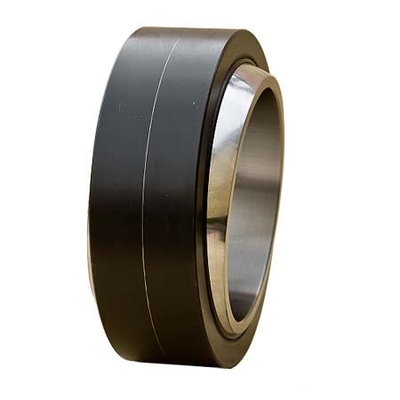

Rolamentos lisos esféricos GE45ET-2RS da lubrificação de auto de GE… ET-2RS
Características do rolamento liso esférico
Os rolamentos esféricos são amplamente utilizados em projetar os cilindros hidráulicos, forjando máquina ferramenta, maquinaria da engenharia, equipamento da automatização, amortecedores automotivos, maquinaria da tutela da água e outras indústrias. O rolamento liso esférico é um rolamento de deslizamento esférico, e o tipo básico é composto de anéis internos e exteriores com superfícies de contato esféricas deslizantes esféricas. Segundo seus estrutura e tipo, pode carregar a carga radial, a carga axial, ou cargas radiais e axiais combinadas ao mesmo tempo.
A forma do rolamento simples redondo é menos difícil do que aquela do rolamento de rolamento, que em particular é composto de um anel interno com um assoalho redondo exterior e de um anel exterior com um assoalho redondo interno. Os rolamentos lisos esféricos são usados geralmente para o movimento de balanço do baixo-ritmo (movimento angular do IE). Desde que o assoalho deslizante é redondo, poderia adicionalmente realizar o movimento de inclinação (movimento dealinhamento do IE) dentro de uma escala da atitude positiva.
Dimensões e capacidades
Modelo |
DIMENSÕES | Cargas radiais | Peso | |||||||
B | D | W | T | c1 | c2 | Estática | DYN | quilograma | ||
GE15ET-2RS | GE15UK-2RS | 15 | 26 | 12 | 9 | 0,3 | 0,3 | 16 | 84 | 0,027 |
GE17ET-2RS | GE17UK-2RS | 17 | 30 | 14 | 10 | 0,3 | 0,3 | 21 | 106 | 0,041 |
GE20ET-2RS | GE20UK-2RS | 20 | 35 | 16 | 12 | 0,3 | 0,3 | 30 | 146 | 0,066 |
GE25ET-2RS | GE25UK-2RS | 25 | 42 | 20 | 16 | 0,6 | 0,6 | 48 | 240 | 0,119 |
GE30ET-2RS | GE30UK-2RS | 30 | 47 | 22 | 18 | 0,6 | 0,6 | 62 | 310 | 0,153 |
GE35ET-2RS | GE35UK-2RS | 35 | 55 | 25 | 20 | 0,6 | 1 | 79 | 399 | 0,233 |
GE40ET-2RS | GE40UK-2RS | 40 | 62 | 28 | 22 | 0,6 | 1 | 99 | 495 | 0,306 |
GE45ET-2RS | GE45UK-2RS | 45 | 68 | 32 | 25 | 0,6 | 1 | 127 | 637 | 0,427 |
GE50ET-2RS | GE50UK-2RS | 50 | 75 | 35 | 28 | 0,6 | 1 | 156 | 780 | 0,546 |
GE55ET-2RS | GE55UK-2RS | 55 | 85 | 40 | 32 | 0,6 | 1 | 200 | 1000 | 0,939 |
GE60ET-2RS | GE60UK-2RS | 60 | 90 | 44 | 36 | 1 | 1 | 245 | 1220 | 1,04 |
GE70ET-2RS | GE70UK-2RS | 70 | 105 | 49 | 40 | 1 | 1 | 313 | 1560 | 1,55 |
GE80ET-2RS | GE80UK-2RS | 80 | 120 | 55 | 45 | 1 | 1 | 400 | 2000 | 2,31 |
GE90ET-2RS | GE90UK-2RS | 90 | 130 | 60 | 50 | 1 | 1 | 488 | 2440 | 2,75 |
GE100ET-2RS | GE100UK-2RS | 100 | 150 | 70 | 55 | 1 | 1 | 607 | 3030 | 4,45 |
GE110ET-2RS | GE110UK-2RS | 110 | 160 | 70 | 55 | 1 | 1 | 654 | 3270 | 4,82 |
GE120ET-2RS | GE120UK-2RS | 120 | 180 | 85 | 70 | 1 | 1 | 950 | 4750 | 8,05 |
GE140ET-2RS | GE140UK-2RS | 140 | 210 | 90 | 70 | 1 | 1 | 1070 | 5350 | 11,02 |
GE160ET-2RS | GE160UK-2RS | 160 | 230 | 105 | 80 | 1 | 1 | 1360 | 6800 | 14,01 |
GE180ET-2RS | GE180UK-2RS | 180 | 260 | 105 | 80 | 1,1 | 1,1 | 1530 | 7650 | 18,65 |
GE200ET-2RS | GE200UK-2RS | 200 | 290 | 130 | 100 | 1,1 | 1,1 | 2120 | 10600 | 28,03 |
GE220ET-2RS | GE220UK-2RS | 220 | 320 | 135 | 100 | 1,1 | 1,1 | 2320 | 11600 | 35,51 |
GE240ET-2RS | GE240UK-2RS | 240 | 340 | 140 | 100 | 1,1 | 1,1 | 2550 | 12700 | 39,91 |
GE260ET-2RS | GE260UK-2RS | 260 | 370 | 150 | 110 | 1,1 | 1,1 | 3030 | 15190 | 51,54 |
GE280ET-2RS | GE280UK-2RS | 280 | 400 | 155 | 120 | 1,1 | 1,1 | 3570 | 17850 | 65,06 |
GE300ET-2RS | GE300UK-2RS | 300 | 430 | 165 | 120 | 1,1 | 1,1 | 3800 | 19100 | 78 |
