rolamento liso esférico
>
|
| Lugar de origem | CHINA |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | GEZ63ES GEZ63ES-2RS |

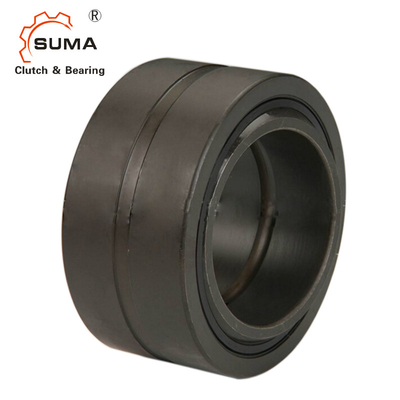

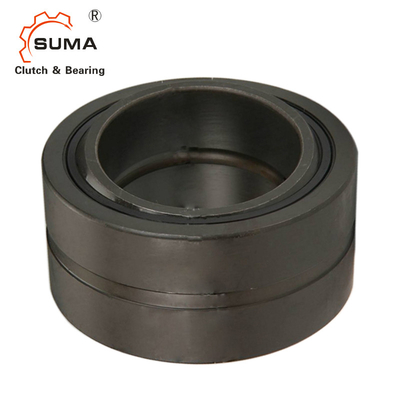

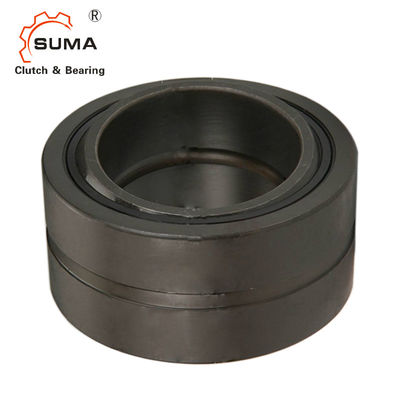

Série de GEZ quealinha o rolamento liso esférico GEZ63ES GEZ63ES-2RS
Características do rolamento liso esférico
A estrutura do rolamento liso esférico é mais simples do que aquela do rolamento de rolamento, que é composto principalmente de um anel interno com uma superfície esférica exterior e de um anel exterior com uma superfície esférica interna.
Os rolamentos lisos esféricos são usados geralmente para o movimento de balanço de baixa velocidade (movimento angular do IE). Desde que a superfície de deslizamento é esférica, pode igualmente executar o movimento de inclinação (movimento dealinhamento do IE) dentro de alguma escala do ângulo.
Os rolamentos esféricos são amplamente utilizados em projetar os cilindros hidráulicos, forjando máquina ferramenta, maquinaria da engenharia, equipamento da automatização, amortecedores automotivos, maquinaria da tutela da água e outras indústrias. O rolamento liso esférico é um rolamento de deslizamento esférico, e o tipo básico é composto de anéis internos e exteriores com superfícies de contato esféricas deslizantes esféricas. Segundo seus estrutura e tipo, pode carregar a carga radial, a carga axial, ou cargas radiais e axiais combinadas ao mesmo tempo.
Dimensões e capacidades
| Número da peça | Diâmetro de furo | Diâmetro exterior | Largura da bola | Largura da raça | Cargas radiais estáticas | Cargas radiais dinâmicas | Peso | ||
| Sem selos | Com selos | Polegada | Polegada | Polegada | Polegada | Libras | Libras | Libras | |
| 1 | GEZ12ES | - | 0,5 | 0,875 | 0,437 | 0,375 | 9,337 | 3.156 | 0,044 |
| 2 | GEZ15ES | - | 0,625 | 1,0625 | 0,547 | 0,469 | 14,732 | 4864 | 0,077 |
| 3 | GEZ19ES | GEZ19ES-2RS | 0,75 | 1,25 | 0,656 | 0,562 | 20,927 | 7089 | 0,121 |
| 4 | GEZ22ES | GEZ22ES-2RS | 0,875 | 1,4375 | 0,765 | 0,656 | 28,573 | 9565 | 0,187 |
| 5 | GEZ25ES | GEZ25ES-2RS | 1 | 1,625 | 0,875 | 0,75 | 37,359 | 12605 | 0,265 |
| 6 | GEZ31ES | GEZ31ES-2RS | 1,25 | 2 | 1,093 | 0,937 | 58,507 | 19468 | 0,507 |
| 7 | GEZ34ES | GEZ34ES-2RS | 1,375 | 2,1875 | 1,187 | 1,031 | 69,756 | 23404 | 0,772 |
| 8 | GEZ38ES | GEZ38ES-2RS | 1,5 | 2,4375 | 1,312 | 1,125 | 84,379 | 28129 | 0,926 |
| 9 | GEZ44ES | GEZ44ES-2RS | 1,75 | 2,8125 | 1,531 | 1,312 | 114,752 | 38255 | 1,41 |
| 10 | GEZ50ES | GEZ50ES-2RS | 2 | 3,1875 | 1,75 | 1,5 | 150,754 | 50508 | 2,05 |
| 11 | GEZ57ES | GEZ57ES-2RS | 2,25 | 3,5625 | 1,969 | 1,687 | 191,251 | 63002 | 2,87 |
| 12 | GEZ63ES | GEZ63ES-2RS | 2,5 | 3,9375 | 2,187 | 1,875 | 234,007 | 77629 | 4,08 |
| 13 | GEZ69ES | GEZ69ES-2RS | 2,75 | 4,375 | 2,406 | 2,062 | 285,752 | 95628 | 5,29 |
| 14 | GEZ76ES | GEZ76ES-2RS | 3 | 4,75 | 2,625 | 2,25 | 337,506 | 112505 | 6,84 |
| 15 | GEZ82ES | GEZ82ES-2RS | 3,25 | 5,125 | 2,844 | 2,437 | 396,009 | 131626 | 8,38 |
| 16 | GEZ88ES | GEZ88ES-2RS | 3,5 | 5,5 | 3,062 | 2,625 | 459,001 | 153003 | 10,58 |
| 17 | GEZ95ES | GEZ95ES-2RS | 3,75 | 5,875 | 3,281 | 2,812 | 531,004 | 175507 | 12,79 |
| 18 | GEZ101ES | GEZ101ES-2RS | 4 | 6,25 | 3,5 | 3 | 596,256 | 202508 | 15,44 |
| 19 | GEZ114ES | GEZ114ES-2RS | 4,5 | 7 | 3,937 | 3,375 | 765,002 | 252006 | 21,61 |
| 20 | GEZ120ES | GEZ120ES-2RS | 4,75 | 7,375 | 4,156 | 3,562 | 843,754 | 281254 | 25,36 |
| 21 | GEZ127ES | GEZ127ES-2RS | 5 | 7,75 | 4,375 | 3,75 | 933,755 | 315009 | 29,76 |
| 22 | GEZ152ES | GEZ152ES-2RS | 6 | 8,75 | 4,75 | 4,125 | 1170,002 | 389257 | 38,59 |
