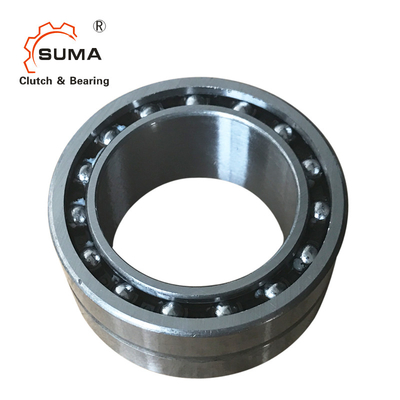

A maneira de FGK40 FGK45 FGK50 um desce em roda livre os rolamentos da embreagem para a máquina do pacote
Características
FGK que passa a embreagem pode ser usado como:
1. passando a embreagem
2. embreagem do batente traseiro
3. posicionando a embreagem
Dimensões e capacidades
Tipo | Tamanho |
TKN1) |
Overrunningspeeds |
Rolamento série
|
Cargas | Peso | |||||||
Rolos dyn. |
Bolas dyn. |
Rolos stat. |
Bolas stat. |
||||||||||
FGK |
d | n imax2) | n amax3) | C | C | C0 | C0 | D | L | r | |||
[milímetro] | [Nanômetro] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [milímetro] | [milímetro] | [milímetro] | [quilograma] | ||
20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
NOTAS
1) Tmax = 2 × TKN
” Refira a página de seleção 10 13
2) Excedentes da raça interna
3) Excedentes exteriores da raça
” Refira a página 16 19 das instruções da montagem e da manutenção
Montagem e acoplamento
