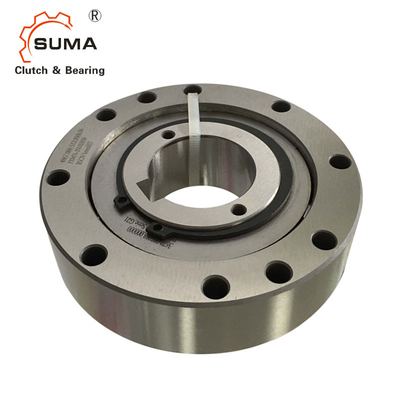

Batente traseiro de FON Series Sprag Type Freewheel que carrega uma maneira FON72SF FON127SF
Característica de FON Freewheel Backstop Bearing
Integrado desce em roda livre FON são sprag desce em roda livre sem apoio de rolamento. Desce em roda livre FON são usados como:
Batentes traseiros
Passando embreagens
O índice desce em roda livre
Além do que o corrente, outros dois tipos estão disponíveis para vida útil prolongada e
posicionando a precisão. Torques nominais até 25 000 nanômetro. Furos até 155 milímetros. Muitos furos padrão estão disponíveis.
A dimensão e a capacidade de FON descem em roda livre o rolamento do batente traseiro
Descer em roda livre o tamanho | Tipo |
Substantivo torque Manganês Nanômetro |
Velocidade máxima Anel interno excedentes min-1 |
Anel exterior excedentes min-1 |
Tipo |
Orque nominal de t Manganês Nanômetro |
Velocidade máxima Anel interno excedentes min-1 |
Anel exterior excedentes min-1 |
Tipo |
Substantivo orque de t Manganês Nanômetro |
Descolagem do Sprag na velocidade exterior min-1 do anel |
Velocidade máxima Anel exterior excedentes min-1 |
O anel interno conduz min-1 |
FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
FON 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
Descer em roda livre o tamanho | Furo d | Máximo | B | D | F | G ** | J | L | P | T | Z ** | Peso | |||
Padrão | |||||||||||||||
milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | quilograma | |||
FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | M 16 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | M 16 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M 16 | 200 | 85 | 1,5 | 288 | 16 | 34,0 |
Montagem
Integrado desce em roda livre FON são sem apoio de rolamento. Alinhamento concêntrico de interno e
o anel exterior deve ser fornecido pelo cliente. O permissíveis correm para fora (T.I.R.) devem estar
observou. Integrados descem em roda livre FON são centrados através da trilha exterior F na peça do acessório do cliente e aparafusados a este. A tolerância do diâmetro piloto da peça do acessório deve ser ISO h6. A tolerância do eixo deve ser ISO h6 ou j6.
Lubrificação
No caso do tipo com descolagem Z do sprag, em velocidades além da velocidade da descolagem do sprag, não
a lubrificação especial é exigida; descer em roda livre as funções livre de manutenção. Ao operar-se
abaixo da velocidade da descolagem do sprag, uma lubrificação do óleo da qualidade especificada do óleo deve ser fornecida.
