Tipo seguidor do parafuso prisioneiro de came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | MCFR16 MCFR16SBX |

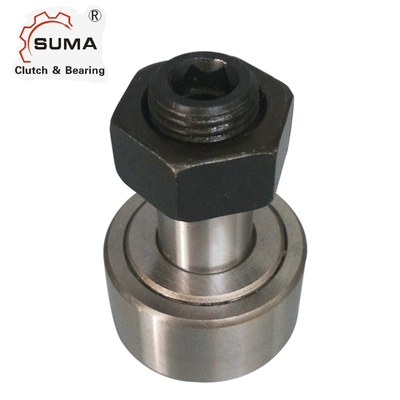

Tipo prendido série rolamentos de MCFR do seguidor de came com parafuso prisioneiro MCFR16 MCFR16SBX
Características do tipo seguidor da gaiola de came
O anel exterior do rolamento do seguidor de came do theMCFR adota um rolamento de rolo cilíndrico do complemento completo com uma parede exterior grossa do anel. O diâmetro exterior do rolo tem uma forma cilíndrica e do arco, que possa ser projetada combinar a superfície do canal adutor de acordo com a aplicação. Com este anel exterior, os rolos podem rolar diretamente no canal adutor e podem suportar umas cargas mais pesadas e umas cargas de choque.
O rolamento de rolo da came consiste no rolo principal, no rolo lateral, na cabeça do eixo e na placa de cobertura.
Parâmetro técnico do tipo seguidor da gaiola de MCFR de came
|
NÃO LACRADO BRG. NÃO. (1) |
SELADO BRG. NÃO. (1) |
ROLO DIÂMETRO RD NOM. (2) |
ROLO LARGURA W +0,00 -0,12 |
DIÂMETRO DO PARAFUSO PRISIONEIRO. SD NOM. (3) |
PARAFUSO PRISIONEIRO L'GTH. SL NOM. |
MACACÃO COMPRIMENTO L NOM. |
PLACA TERMINAL EXTENSÃO E NOM. |
LINHA |
LINHA COMPRIMENTO TL MÍNIMO. |
FURO DE ÓLEO |
|
|
(HC) NOM. |
(HD) NOM. |
||||||||||
| milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | |||
| MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0,6 | M5x0.8 | 7,5 | - | - |
|
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0,6 | M6x1 | 9 | - | - |
|
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0,6 | M8x1.25 | 11 | - | - |
|
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1 | 12 | - | - |
|
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0,6 | M10x1.25 | 13 | - | - |
|
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0,6 | M12x1.5 | 14 | 6 | 3 |
|
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32,5 | 52 | 0,8 | M16x1.5 | 18 | 8 | 3 |
|
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 19 | 8 | 3 |
|
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36,5 | 58 | 0,8 | M18x1.5 | 20 | 10 | 3 |
|
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 21 | 9 | 4 |
|
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40,5 | 66 | 0,8 | M20x1.5 | 22 | 12 | 4 |
|
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 11 | 4 |
|
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49,5 | 80 | 0,8 | M24x1.5 | 25 | 12 | 4 |
|
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
|
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
| SÉRIE | CARACTERÍSTICAS DA CONSTRUÇÃO |
|
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX MCFD MCFDE MCFD-X |
Complemento completo de rolos da agulha Com colar excêntrico Com diâmetro externo cilíndrico Com furo sextavado Com selos Rolos prendidos da agulha Com colar excêntrico Com diâmetro externo cilíndrico Com furo sextavado Com selos Rolos cilíndricos do complemento completo Com colar excêntrico Com diâmetro externo cilíndrico |
