Embreagem da came dos rolamentos da maneira da série UHF20 UHF25 um da frequência ultraelevada

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: UHF20 UHF25
Quantidade de ordem mínima: 1
Preço: USD8-USD10PER PIECE
Detalhes da embalagem: Caixa da caixa/caixa de madeira
Tempo de entrega: 10-15 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: Embreagem da came Material: GCr15 que carrega o aço
Capacidade do torque: 7250Nm Velocidade de rotação: 680RPM
PESO DE UNIDADE: 0.6kg Garantia: 1 ano
Tamanho: 20*60*20mm OEM: Aceite
Realçar:

Rolamentos da maneira UHF20 um

,

Embreagem da came dos rolamentos da maneira UHF25 um

,

Rolamento da embreagem da maneira GCr15 um

Embreagem da came dos rolamentos da maneira da série UHF20 UHF25 um da frequência ultraelevada

Características

A série da frequência ultraelevada é tipo do sprag desce em roda livre o não-rolamento apoiado. Carregar é axil do supporte e carga do radial. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.

A raça interna é fechada ao eixo. A raça exterior tem a tolerância n6 positiva, para dar a um fitin da imprensa um alojamento H7.
Dimensões e capacidades

Tipo Dimensão Keyway (exterior
anel)
Keyway (anel interno) Substantivo
torque
Nanômetro
Peso
quilograma
  d D B B×t B1×t1
UHF12 12 37 20 6×2.5 4×1.7 42 0,115
UHF14 14 42 19 5×1.6 5×2.3 46 0,139
UHF16 16 42 19 5×1.6 5×1.7 47 0,132
UHF17 17 47 19 6×2 5×2.3 75 0,167
UHF18 18 60 20 6×2.5 6×2.5 105 0,287
UHF20 20 60 20 6×2.5 6×2.7 105 0,277
UHF25 25 62 24 8×2.5 8×2 142 0,285
UHF30 30 72 27 10×2.6 8×2 227 0,513
UHF35 35 80 31 12×4 10×2.5 230 0,718
UHF40 40 80 39 12×2.8 10×2.5 429 0,823
UHF45 45 105 36 14×3 10×3 572 1,6
UHF50 50 130 36 14×5 14×3.8 690 2,49
UHF60 60 130 46 14×5 14×3.5 1030 2,88
UHF70 70 150 46 14×5 14×3.5 1470 4,6
UHF90 90 180 90 -- 25×5.4 3281 11,11


NOTAS

ASNU8-12, keyway ASNU200 ao RUÍDO 6885. 1,

outros tamanhos ao RUÍDO 6885,3
1) × 2 T KN máximo de T =
2) Excedentes da raça interna
3) Excedentes exteriores da raça

Montando o exemplo


Imagens

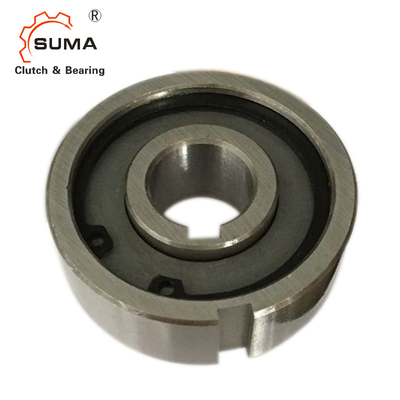

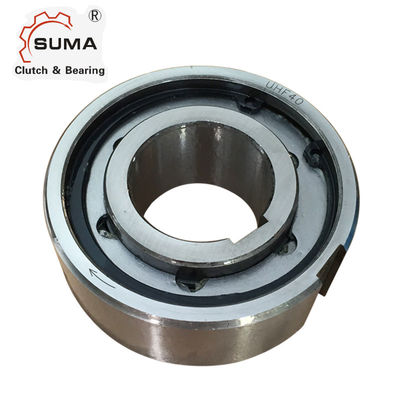

Embreagem da came dos rolamentos da maneira da série UHF20 UHF25 um da frequência ultraelevada 1

Embreagem da came dos rolamentos da maneira da série UHF20 UHF25 um da frequência ultraelevada 2

Embreagem da came dos rolamentos da maneira da série UHF20 UHF25 um da frequência ultraelevada 3
