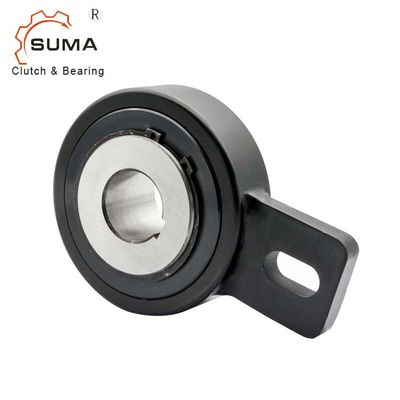

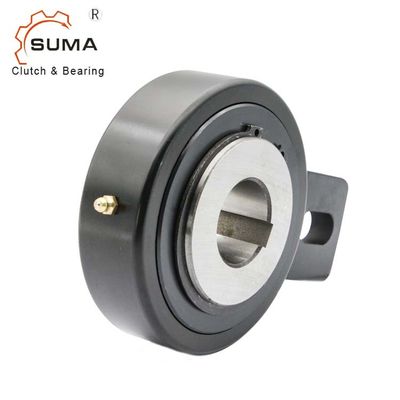

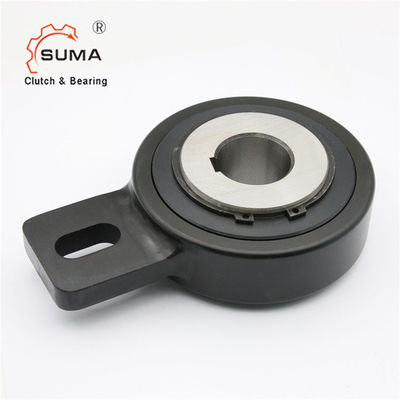

A embreagem da maneira do tipo um do Sprag da série de GVG desce em roda livre o batente traseiro GVG50 GVG60 GVG70
Características
A série de GVG desce em roda livre o batente traseiro é com as gaiolas dos sprags, centrando-se entre a raça interna e a raça exterior é realizado por meio dos arbustos.
as forças do torque são transmitidas do eixo à raça interna por meio de uma chave.
A tolerância do eixo deve ser h6.
Quando descer em roda livre o batente traseiro está usado como um dispositivo não do retorno, a alavanca fixada à raça exterior deve ser imprensado entre dois suportes; de outra maneira um pino deve ser introduzido no furo dado laços.
Quando descer em roda livre o batente traseiro travado ao quadro de uma máquina, para desce em roda livre girando os arbustos, a alavanca deve ser dada uma determinada quantia do afastamento a permitir o movimento axial.
descer em roda livre o batente traseiro é fornecido já lubrificado.
Dimensões e capacidades
Modelo |
dH7 milímetro |
D milímetro |
L milímetro |
B1 milímetro |
L1 milímetro |
b2 milímetro |
I2 milímetro |
I3 milímetro |
I4 milímetro |
Peso quilograma |
Max Speed |
Torque Nanômetro |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 113 | 2,3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10,5 | 125 | 2,2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3,5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6,1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5,7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10,2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9,6 | 200 | 4875 |
RUÍDO 6885 de Kyey
2)Velocidade reservada máxima
