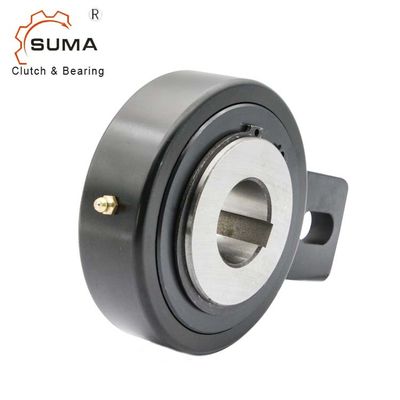

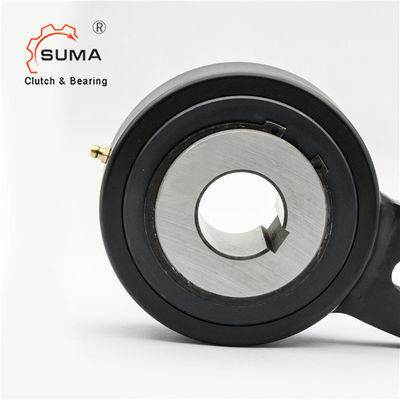

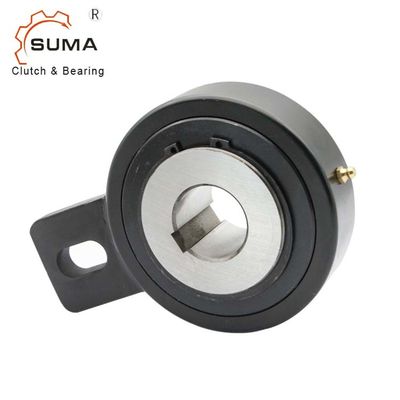

Rolamentos da maneira do tipo um do rolo da embreagem do batente traseiro de GV45 GV50
Características
A série de GV desce em roda livre é com os rolos, centrando-se entre a raça interna e a raça exterior é realizado por meio dos arbustos.
as forças do torque são transmitidas do eixo à raça interna por meio de uma chave.
a tolerância do eixo deve ser h6.
Quando descer em roda livre está usado como um dispositivo não do retorno, a alavanca fixada à raça exterior deve ser imprensado entre dois suportes; de outra maneira um pino deve ser introduzido
no furo dado laços. Quando travado ao quadro de uma máquina, para desce em roda livre o gerencio.
Se descer em roda livre é usado como uma alimentação intermitente, a alavanca deve ser unida longitudinalmente usando o furo para um pushrod ou similar. Em todo caso, para evitar sobrecarregar
os arbustos, a alavanca devem ser dados uma determinada quantia do afastamento a permitir o movimento axial.
descer em roda livre é fornecido já lubrificado
Dimensões e capacidades
Modelo |
dH7 milímetro |
D milímetro |
L milímetro |
B1 milímetro |
L1 milímetro |
b2 milímetro |
I2 milímetro |
I3 milímetro |
I4 milímetro |
Peso Quilograma |
Max Speed |
Torque Nanômetro |
Torque nanômetro do arrasto |
GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1,3 | 450 | 275 | 0,2 |
GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,5 | 320 | 1250 | 1,2 |
GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3,4 | 320 | 1250 | 1,2 |
GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 140 | 3,3 | 320 | 2180 | 1,2 |
GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,8 | 300 | 2180 | 2,2 |
GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,7 | 300 | 2180 | 2,2 |
GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,6 | 300 | 2180 | 2,2 |
GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,5 | 300 | 2180 | 2,2 |
GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5,3 | 300 | 2180 | 2,2 |
GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8,7 | 200 | 2930 | 3,5 |
GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24,5 | 150 | 7250 | 3,5 |
GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23,5 | 150 | 7250 | 3,5 |
GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22,5 | 150 | 7250 | 3,5 |
GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6,0 |
1)Tmax: 2x Tn
RUÍDO 6885 de Kyey
2)Velocidade reservada máxima
