Rolamento da embreagem de Sprag
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | GFK30 FGK30 |

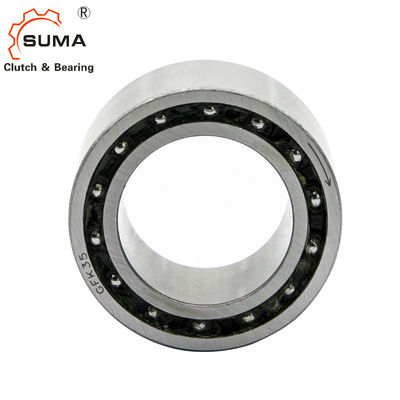

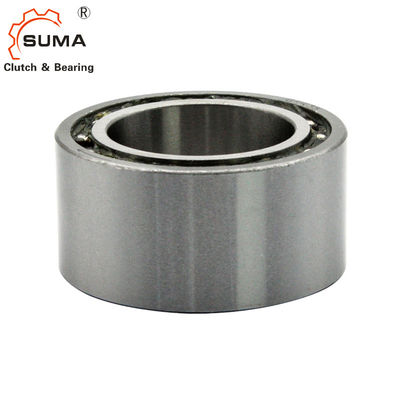

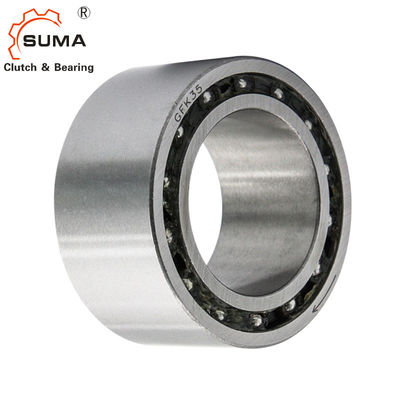

Rolamento da embreagem da came da maneira de GFK30 FGK30 um
Características
GFK30 que passa a embreagem pode ser usado como:
embreagem 1.overrunning
embreagem 2.backstop
embreagem 3.indexing
Dimensões e capacidades
| Tipo | Tamanho |
TKN 1) |
Overrunningspeeds |
Rolamento série
|
Cargas | Weiht | |||||||
|
Rolos dyn. |
Bolas dyn. |
Rolos stat. |
Bolas stat. |
||||||||||
GFK |
d | imax2de n) | amax3de n) | C | C | C0 | C0 | D | L | r | |||
| [milímetro] | [Nanômetro] | [min-1] | [min-1] | [N] | [N] | [N] | [N] | [milímetro] | [milímetro] | [milímetro] | [quilograma] | ||
| 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 | |
| 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 | |
| 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 | |
| 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 | |
| 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 | |
| 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 | |
| 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 | |
NOTAS
1) Tmax = 2 × TKN
” Refira a página de seleção 10 13
2) Excedentes da raça interna
3) Excedentes exteriores da raça
” Refira a página 16 19 das instruções da montagem e da manutenção
Montagem e acoplamento
