Rolamento da embreagem do rolo
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | AE35 |

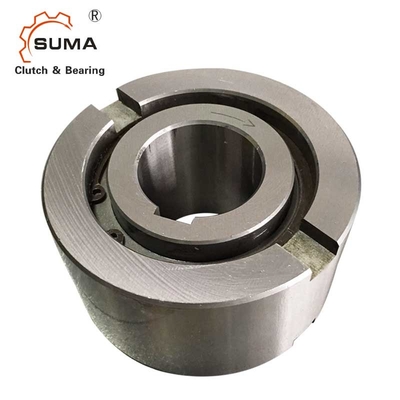

AE35 35*100*48mm um Holdback da maneira descem em roda livre os rolamentos da embreagem
Características
| Nome: | Rolamentos da embreagem da maneira do tipo um do rolo |
| Modelo Numbe | AE35 (35mmx100mmx48mm) |
| Dimensão: | 35mmx100mmx48mm |
| Material: | Chrome /GCr15 de aço |
| Protetores: | Tipo aberto /Shield |
| Embalagem: | Embalagem industrial de embalagem individual |
| Tipo: | SUMA |
| Termo do pagamento: | T/T, L/C; União ocidental, Paypal |
| Mercado: | Europa 70%; Ásia 20%; O outro mercado 10% |
| Origem: | Província de Jiangsu |
| Descrições: |
O tipo AE é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação. |
| Propriedades mecânicas | O diâmetro externo nominal está a uma dimensão padrão do rolamento de esferas. A raça interna é fechada ao eixo. A raça exterior tem uma tolerância h6 e deve ser cabida em um alojamento com uma tolerância K7. Os entalhes laterais adicionais preveem a transmissão positiva do torque. Se a tolerância de abrigo é a R6, o uso dos entalhes não é necessário, mas o alojamento deve ser forte bastante não expandir após o conjunto. Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2. |
| Campos da aplicação: | automóvel; motocicleta; maquinaria de matéria têxtil; maquinaria de impressão; aparelho eletrodoméstico; equipamento de construção; maquinaria agrícola; maquinaria plástica; redutor de velocidade; rolo elétrico; equipamento médico; equipamento da aptidão; maquinaria de alimento |
Dados técnicos
Dimensões e capacidades
| Tipo | Tamanho | Passando velocidades | Peso | Torque do arrasto | |||||||||||
|
AE
|
AO7 (milímetro) |
TKN? 1 (Nanômetro) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
AO6 (milímetro) |
D5 (milímetro) |
D6 (milímetro) |
L (milímetro) |
s (milímetro) |
f (milímetro) |
e (milímetro) |
b (milímetro) |
t (milímetro) |
(quilograma) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
Montagem e acoplamento
