um rolamento de rolo da agulha da maneira
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | HFL3530 |

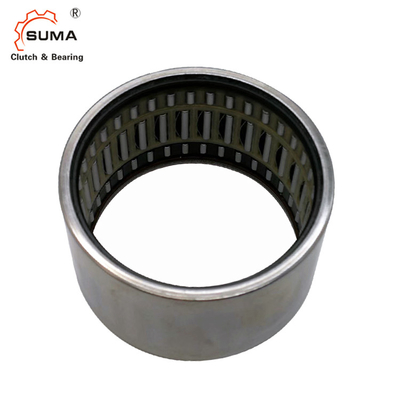

Copo HFL3530 tirado 35*42*30mm que carrega uma embreagem da agulha da maneira
Dados técnicos
Rolamento de rolo tirado da agulha do copo - embreagem do rolo com conjunto de rolamento,
Pode transmitir o torque em somente um sentido, com precisão alta do fechamento.
Elementos de rolamento do uso da embreagem da agulha da maneira do HFL um para manter uma separação entre as peças moventes para reduzir a fricção rotatória e cargas radiais do apoio.
Apesar de ter um seção transversal pequeno, o rolamento ainda tem uma capacidade de rolamento alta da carga, os rolamentos de rolo da agulha são equipados com os rolos finos e longos (o diâmetro D≤5mm do rolo, L/D≥2.5, L está a um comprimento do rolo), assim que a estrutura radial é compacta, e sua capacidade interna do diâmetro e de carga é a mesma como aquelas de outros tipos de rolamentos, e o diâmetro exterior é o menor.
| Canal adutor Ring Shape | Uma embreagem da maneira | Sentido da carga | Radial |
|---|---|---|---|
| Identificação. (Ø) | 35 | O.D. (Ø) | 42 |
| Largura (milímetros) | 30 | Precisão (JIS) | Categoria 0 |
| Especificações | Padrão | Torque permissível (nanômetro) | 121 |
| Velocidade permissível no caso em que o eixo for girado | 3900 | Velocidade rotatória permissível quando Ring Rotates exterior | 3900 |
Dimensões e capacidades
|
Eixo Diâmetro. |
Designação da embreagem | Massa |
Borndary Dimensões |
Torque | Velocidade de limitação |
Carga básica Avaliações |
|||||
| Fw | D | C | Eixo | Anel exterior | C | Co | |||||
| Min-1 | Min-1 |
KN | |||||||||
| milímetro | Molas plásticas | Molas de aço | g | milímetro | Nanômetro | RPM | |||||
| 3 | HFL0308KF | -- | 3 | 3 | 3,6 | 8 | 1 | -- | -- | -- | -- |
| 4 | HFL0408KF | -- | 3,5 | 4 | 8 | 8 | 1,5 | -- | -- | -- | -- |
| 6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | -- | -- |
| HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | -- | -- | |
| -- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
| 8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
| -- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
| HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4,05 | 4,15 | |
| HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
| 10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5,3 | 14000 | 11000 | 4,3 | 4,65 |
| HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | -- | -- | |
| 12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
| 14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17,3 | 9500 | 8000 | 7,1 | 7,7 |
| 16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7,7 | 9 |
| 18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24,1 | 7500 | 7500 | 8,3 | 10,3 |
| 20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8,9 | 11,5 |
| 25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14,1 |
| 30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
| 35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19,3 |

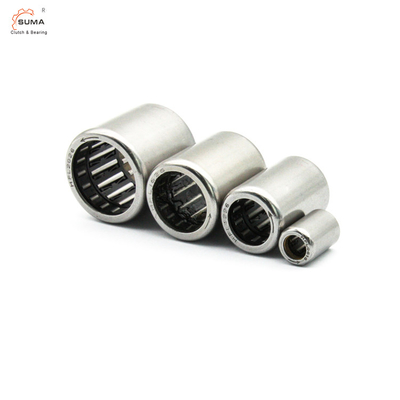

Imagens
