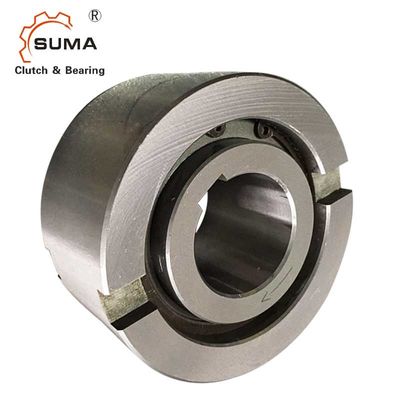

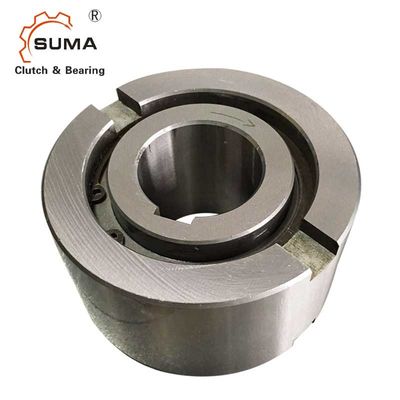

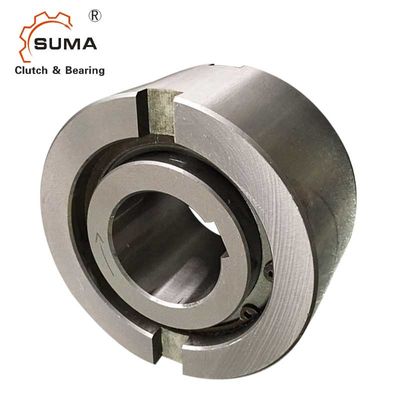

O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos
  • O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos
  • O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos
  • O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos

O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos

Lugar de origem China
Marca SUMA
Certificação ISO SGS
Número do modelo AE70
Detalhes do produto
Nome do produto:
Descer em roda livre a embreagem AE70
Material:
GCr15 que carrega o aço
Capacidade do torque:
5813Nm
Velocidade de rotação:
650rpm
PESO DE UNIDADE:
10.5kg
Garantia:
1 ano
TAMANHO:
70*170*95mm
OEM:
aceite
Realçar:

Rolamento da embreagem da maneira AE70 um

,

Rolamento da embreagem da maneira 5813NM um

,

AE70 descem em roda livre o rolamento da embreagem

Termos do pagamento & do transporte
Quantidade de ordem mínima
1
Preço
USD240-USD280 PER PIECE
Detalhes da embalagem
Caixa da caixa
Tempo de entrega
10-15days
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte
1000pcs pelo mês
Descrição do produto

AE70 5813NM que o torque alto uma maneira embreia o excedente descem em roda livre os rolamentos

Características

  O tipo AE é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação. O diâmetro externo nominal está a uma dimensão padrão do rolamento de esferas.



Um arranjo típico é instalar este tipo ao lado de um rolamento com a mesma tolerância de abrigo do diâmetro.



A raça interna é fechada ao eixo. A raça exterior tem uma tolerância h6 e deve ser cabida em um alojamento com uma tolerância K7. Os entalhes laterais adicionais preveem a transmissão positiva do torque.



Se a tolerância de abrigo é a R6, o uso dos entalhes não é necessário, mas o alojamento deve ser forte bastante não expandir após o conjunto. Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2.

Dados técnicos

Artigo AE70
Material GCr15
Diâmetro do furo. 70 milímetros
Diâmetro exterior. 170 milímetros
Largura (b) 95 milímetros
Capacidade do torque 5813 N.m
Passando a velocidade de limitação (raça interna) 650 r/min
Passando a velocidade de limitação (raça exterior) 900 r/min
Peso 10,5 quilogramas
Pacote Caixa da caixa ou como suas exigências

Dimensões e capacidades

O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos 0



Tipo Tamanho   Passando velocidades   Peso Torque do arrasto











AE



AO7

(milímetro)

TKN? 1

(Nanômetro)

Nimax 2)

(min-1)

Namax 3)

(min-1)

AO6

(milímetro)

D5

(milímetro)

D6

(milímetro)

L

(milímetro)

s

(milímetro)

f

(milímetro)

e

(milímetro)

b

(milímetro)

t

(milímetro)



(quilograma)

TR



(Ncm)

12 17 3100 6000 37 28 20 20 4,5 0,5 0,8 6 3 0,11 0,7
15 55 2300 5400 47 37 26 30 4,5 0,8 1,2 7 3,5 0,30 3,5
20 146 2000 3600 62 50 35 34 5,5 0,8 1,2 8 3,5 0,55 8,4
25 285 1700 2600 80 68 45 37 6,5 1 1,8 9 4 0,98 14
30 500 1500 2100 90 75 50 44 6,2 1 1,8 12 5 1,50 23
35 720 1300 1950 100 80 55 48 3,8 1 1,8 13 6 2,00 60
40 1030 1200 1700 110 90 60 56 3,8 1,5 1,8 15 7 2,80 72
45 1125 1050 1600 120 95 65 56 3,8 1,5 2,6 16 7 3,30 140
50 2150 950 1300 130 110 75 63 5,8 1,5 2,6 17 8 4,20 180
55 2675 850 1200 140 115 82 67 3,8 2 2,6 18 9 5,20 190
60 3500 800 1100 150 125 90 78 7,6 2 2,6 18 9 6,80 240
70 5813 650 900 170 140 100 95 7,6 2,5 2,6 20 9 10,5 320



Montagem e acoplamento

O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos 1

Imagens

O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos 2

O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos 3O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos 4

O torque alto de AE70 5813NM um excedente da embreagem da maneira desce em roda livre os rolamentos 5
