Rolamento da embreagem da came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | FSO400 HPI400 |

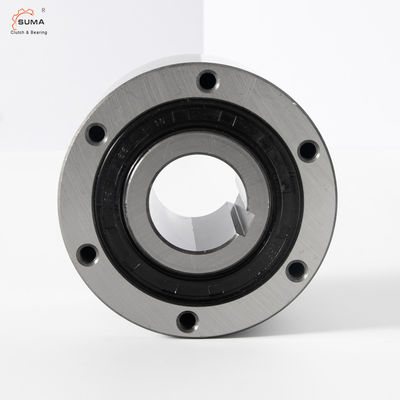

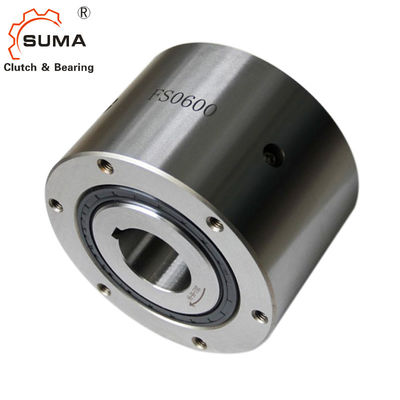

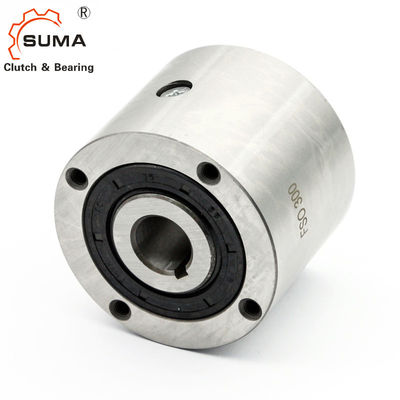

O batente traseiro de FSO400 HPI400 desce em roda livre os rolamentos de uma embreagem da came da maneira
Características
Os tipos FSO, FSO-GR, e HPI 300 700 são tipo do sprag descem em roda livre independente, selado e carregamento apoiado, usando dois rolamentos de esferas.
Lubrificação
Os tipos FSO e HPI são lubrificados e usam selos padrão do bordo do eixo.
O tipo FSO-GR é lubrifica lubrificado e pode ser equipado com os selos de labirinto livres do contato.
O tipo HPI é projetado especialmente para aplicações de índice de alta velocidade.
Dimensões e capacidades
| Tipo | Tamanho |
Torque TKN 1 [Nanômetro] |
Passando velocidades [min-1] |
DIMENSÃO (MILÍMETROS) | Lubrificante | Peso | Arrasto do torque | |||||||||||||||
| FSO FSO-GR HPI |
FSO nmax 2) |
FSO-GR nmax 3) |
dH7-bxh |
d4) minuto-máximo |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO. .GR | HPI | [quilograma] | TR [Ncm] | |||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69,85 | 88,9 | 68,07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4,8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95,25 | 136,525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8,6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123,85 | 1,6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 | |
NOTAS
1) O × 2 T KN máximo de T = “refere a página de seleção 10 13
2) Raça interna/raceg exterior
3) Raça interna/selo de labirinto exterior da raça
4) A polegada fura disponível a pedido
5) Somente para o furo de tamanho grande
Tamanho 600 > 50 milímetros
Tamanho 700 > 75 milímetros
*) 6 furos equidistantes em 60° mais 2 extra-furos em 180° “referem instruções da montagem e da manutenção
Montagem e acoplamento
