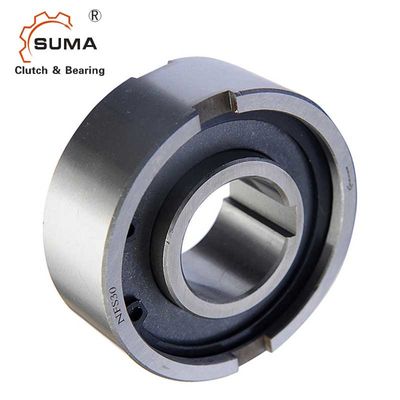

Maneira cuneiforme de ASNU50 NFS50 TFS50 a uma desce em roda livre a embreagem

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: ASNU50 NFS50 TFS50
Quantidade de ordem mínima: 1
Preço: USD25-USD30 PER PIECE
Detalhes da embalagem: Caixa da caixa
Tempo de entrega: 10-15 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: ASNU50 de carregamento cuneiforme NFS50 TFS50 Material: GCr15 que carrega o aço
Capacidade do torque: 1013Nm Velocidade de rotação: 850rpm
PESO DE UNIDADE: 1.74kg Garantia: 1 ano
TAMANHO: 50*110*40mm OEM: aceite
Realçar:

A maneira NFS50 um desce em roda livre a embreagem

,

Embreagem do rolo da maneira ASNU50 um

,

A maneira da cunha uma desce em roda livre a embreagem

ASNU50 NFS50 TFS50 de sentido único descem em roda livre os rolamentos cuneiformes da embreagem



Características dos rolamentos da embreagem da maneira do rolo um





O NFS TFS de ASNU é um tipo do rolo desce em roda livre o não-rolamento apoiado. Carregar é axil do supporte e carga do radial.

A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.

Desde que a embreagem da maneira do tipo um do NFS de ASNU é um tipo do rolo sem rolamento apoiado, os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação.

A raça interna é fechada ao eixo.

A raça exterior tem a tolerância n6 positiva, para dar a um fitin da imprensa um alojamento H7.



Dados técnicos ASNU25 dos rolamentos da embreagem da maneira do rolo um


Nome do produto Um rolamento da embreagem da maneira
Modelo ASNU50 NFS50 TFS50
Material Chrome GCr15 de aço
Diâmetro interno 50mm
Diâmetro exterior 110mm
Espessura 40mm
Capacidade do torque 125Nm
Velocidade de rotação1013RPM
Peso 1.74kg
Pacote Caixa da caixa/caixa de madeira



Dimensões e capacidades ASNU25 de rolamentos da embreagem da maneira do rolo um

Tipo Tamanho



TKN1)

Excedente

Velocidades



Peso



Torque do arrasto

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[milímetro] [Nanômetro] [min-1] [min-1] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [milímetro] [quilograma] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1,2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1,2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1,2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4,1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1,31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4,16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6,09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000


NOTAS

ASNU8-12, keyway ASNU200 ao RUÍDO 6885. 1,

outros tamanhos ao RUÍDO 6885,3
1) Tempos máximos de T = 2; T KN
2) Excedentes da raça interna
3) Excedentes exteriores da raça

Montando o exemplo


Imagens

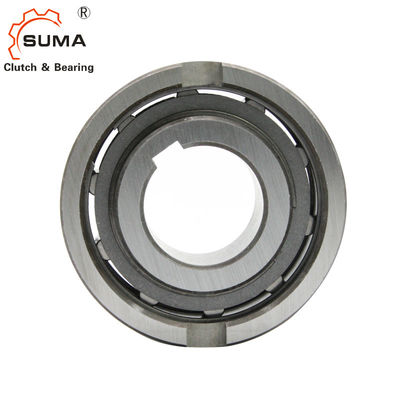

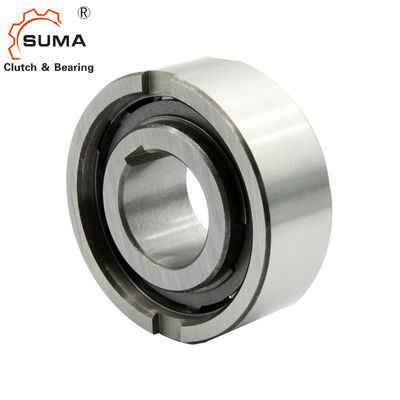

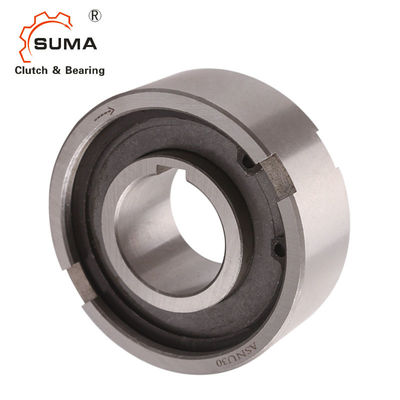

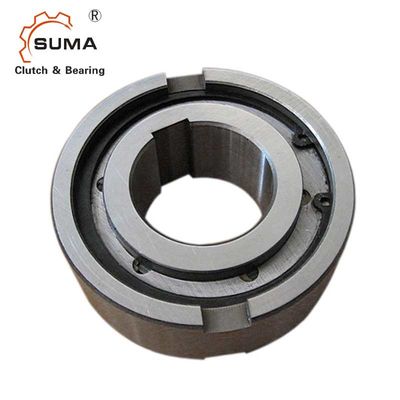

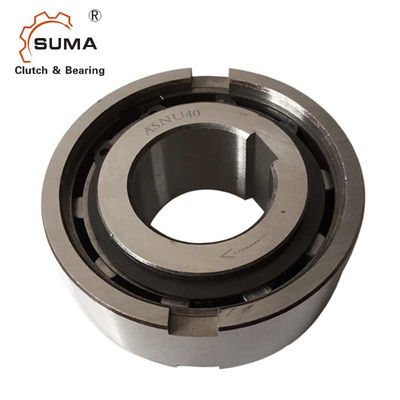

Maneira cuneiforme de ASNU50 NFS50 TFS50 a uma desce em roda livre a embreagem 2

Maneira cuneiforme de ASNU50 NFS50 TFS50 a uma desce em roda livre a embreagem 3
