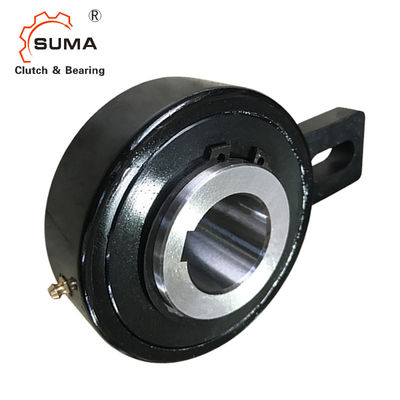

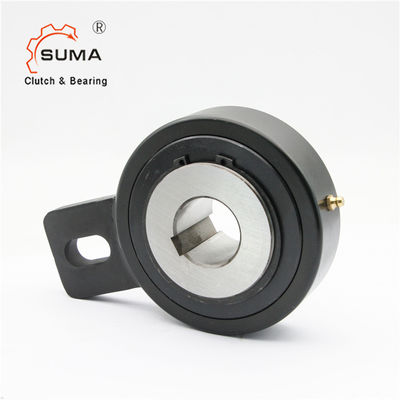

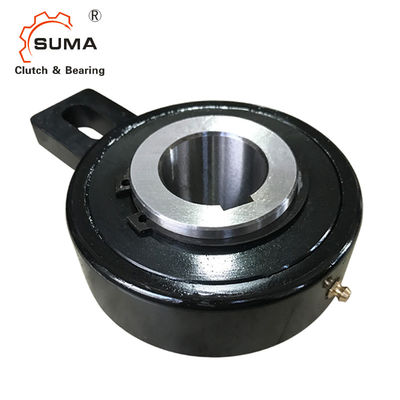

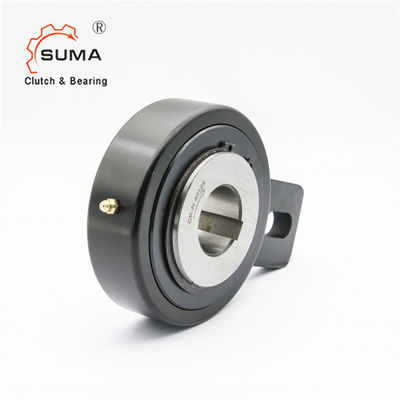

Rolamento da embreagem da came da maneira da embreagem uma do batente traseiro do transporte BSEU70-60
Características da embreagem do batente traseiro de BSEU
A embreagem da came da série de BSEU foi desenvolvida como uma embreagem backstopping fácil de usar da came. Tem a construção da came e do rolo que é a mesma que a embreagem menor da came da série das BS do tamanho. A raça exterior tem uma forma especial que combine o braço de torque que fornece a instalação fácil. Estas embreagens da came são enviadas pre-lubrificadas com a graxa e prontas para instalação. O mais usado frequentemente como um batente traseiro nas aplicações onde o espaço limitado está disponível.
Dimensões e capacidades de embreagem do batente traseiro de BSEU
Artigo | BSEU70-60 |
Material | GCr15 |
Diâmetro do furo. | 60 milímetros |
Diâmetro exterior. | 165 milímetros |
Largura | 59 milímetros |
Capacidade do torque | 3140 N.m |
Passando a velocidade de limitação | 350 r/min |
Peso | 7,6 quilogramas |
Pacote | Caixa da caixa, caixa de madeira ou como suas exigências |
Modelo | Tamanho de furo | Torque Capacidade (N·m) |
Máximo. Excedente (r/min) Raça interna |
D | D2 | L1 | L | B | F | b | N | E | J | W. MINUTO | W. Máximo | |
Diâmetro (H7) |
Keyway | |||||||||||||||
BSEU25-20 | 20 | 6×2.8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8×3.3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6×2.8 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8×3.3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-30 | 30 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | |||
BSEU40-35 | 35 | 10×3.3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU40-40 | 40 | 12× 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | 8 | 1,5 | ||
BSEU70-45 | 45 | 14×3.8 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7,607 | 6,541 |
BSEU70-50 | 50 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16×4.3 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18×4.4 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20×4.9 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10,046 | 9,265 | |
BSEU90-80 | 80 | 22×5.4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25×5.4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
