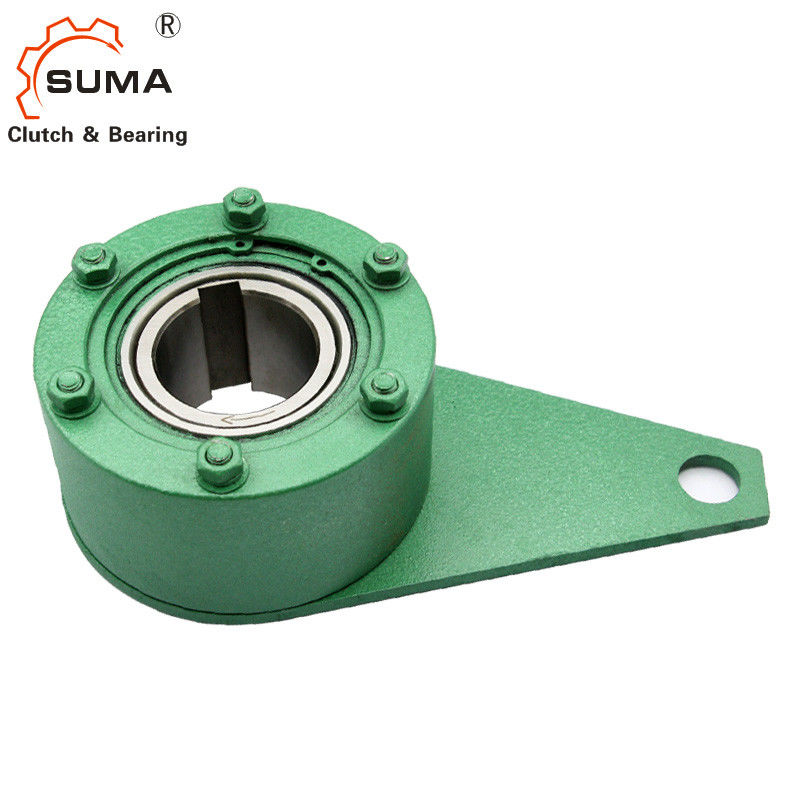

BS75R GCr15 1 180 RPM direcionais que passa a embreagem
  • BS75R GCr15 1 180 RPM direcionais que passa a embreagem
  • BS75R GCr15 1 180 RPM direcionais que passa a embreagem
  • BS75R GCr15 1 180 RPM direcionais que passa a embreagem

BS75R GCr15 1 180 RPM direcionais que passa a embreagem

Lugar de origem China
Marca SUMA
Certificação ISO SGS
Número do modelo BS75R
Detalhes do produto
Tempo de entrega:
5-7 dias
Nome do produto:
Embreagem BS75R do batente traseiro
Material:
GCr15 que carrega o aço
Capacidade do torque:
2450Nm
Garantia:
1 ano
Velocidade de rotação:
180 rpm
OEM:
aceite
Porto:
Shanghai Ningbo
Realçar:

180 RPM que passam a embreagem

,

1 embreagem de excedente direcional

,

GCr15 sobre a embreagem de corrida

Termos do pagamento & do transporte
Quantidade de ordem mínima
1
Preço
USD500-USD600 PER PIECE
Detalhes da embalagem
Caso de madeira
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte
1000pcs pelo mês
Descrição do produto

BS75R GCr15 1 180 RPM direcionais que passa a embreagem
Características

A manutenção fácil da lubrificação da oferta da série de BS-R.

1. Pre-inserção o V-anel no eixo do transporte no sentido correto.
2. firmemente para instalar a embreagem da came das BS no eixo. Aplique a pressão somente na cara da extremidade da raça interna

ao introduzir a embreagem da came das BS no eixo. Não bata a raça interna diretamente com um martelo nem não aplique a pressão

na raça exterior. (Consulte para paginar 13 para a instalação e o uso)
3. aplique o vedador fornecido, à cara da extremidade da raça interna e da embalagem, e fixe a unidade da embreagem da came das BS a

o eixo do transporte com a placa terminal. Ao mesmo tempo, use a arruela do selo em cada parafuso para impedir o escapamento do óleo.



Dimensões e capacidades



Modelo

Torque
Capacidade
(N·m)

Furo
Diâmetro
Escala
Máximo.
Excedente
(r/m)
Raça interna


B

C

PCD
E

F

G

H

K

L

M

N

P

Q

R
BS65R 1.570 40to65 200 90 160 85 140 115 50 6 9,5 306 210 16 50 13,5 90
BS75R 2.450 50 to75 180 90 170 85 150 125 50 6 9,5 354 250 19 65 16,5 100
BS85R 5.880 60 to85 180 115 210 110 185 140 60 9 11 434 300 29 95 20,5 115
BS95R 7.840 70 to95 170 115 230 110 200 160 60 9 12,5 497 350 32 105 20,5 130
BS110R 10.800 80 a 110 170 115 270 110 220 180 60 12 14 560 385 40 110 26 140
BS135R 15.700 90 a 135 120 135 320 130 280 230 60 12 14 666 470 36 120 26 180



Modelo

Torque
Capacidade
(N·m)

Furo
Diâmetro
Escala


Máximo.
Sobre

corredor
(r/m)
Interno

Raça



B

C

PCD
E

F

G

L

Mim

J

R

P

Q


W.

Minuto


W.

Máximo

BS160R 24500 100 a 160 100 135 360 130 315 255 60 19 16 120 32 792 580 108 95
BS200R 37200 100 a 200 100 150 430 145 380 310 60 19 21 130 43 838 623 182 155



Modelo

Torque
Capacidade
(N·m)

Furo
Diâmetro
Escala


Máximo.
Sobre

corredor
(r/m)
Interno

Raça



B

C

PCD
E

F

G

Mim

L

M

N

O

P

Q


W.

Minuto


W.

Máximo

BS 220R 49000 150 a 220 80 235 500 230 420 296 95 35 12 259 311 238 1070 820 347 310
BS 250R 88200 175 a 250 50 295 600 290 530 355 125 35 12 319 375 288 1300 1000 637 580
BS 270R 123000 200 a 270 50 295 650 290 575 395 130 40 12 319 375 298 1425 1100 660 602
BS 300R 176000 230 a 300 50 295 780 290 690 495 130 45 19 333 396 356 1690 1300 1050 983
BS 335R 265000 250 a 335 50 305 850 320 750 525 135 60 19 343 405 386 1925 1500 1210 1120
BS 350R 314000 250 a 350 50 320 930 360 815 565 135 71 19 358 430 414 2065 1600 1710 1580
BS 425R 510000 325 a 425 50 440 1030 450 940 680 170 70 22 484 570 474 2315 1800 1580 2370
BS 450R 686000 350 a 450 50 450 1090 480 990 690 180 80 22 494 580 526 2545 2000 2930 2690

Notas:

1. A embreagem da came de BS-R pode ser furada de acordo com suas especificações, mas especifica por favor o diâmetro furado com tolerância e keyway

dimensões.
2. os braços de torque são opcionais. O braço mostrado acima é somente para sua referência. Caso necessário, especifique-o por favor em sua ordem.

Montagem e acoplamento


4. Após ter limpado o interior do reservatório de óleo, aplique o vedador na cara de acoplamento do reservatório de óleo. Coloque o óleo
calibre nivelado verticalmente (a linha vermelha é inferior, e azul é superior), para modelos de BS65R a BS200R; instale o reservatório de óleo
à cara da extremidade da raça exterior com os parafusos, quando para os modelos BS220R e acima, instale o reservatório de óleo ao
suporte do selo que usa os parafusos. Impeça com cuidado que a poeira penetre o reservatório da embreagem ou de óleo da came.
5. imprensa o V-anel pre-introduzido inteiramente de modo que a cara dos contatos da tampa protetora contra poeira proximamente.
6. caso que a temperatura ambiental aumenta 40°C e acima, recomenda-se ajustar o protetor ou o telhado e evitar direto

luz solar a fim estender a esperança de vida da embreagem da came.

Imagens

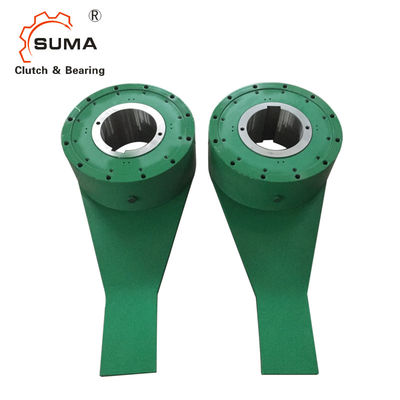

BS75R GCr15 1 180 RPM direcionais que passa a embreagem 5

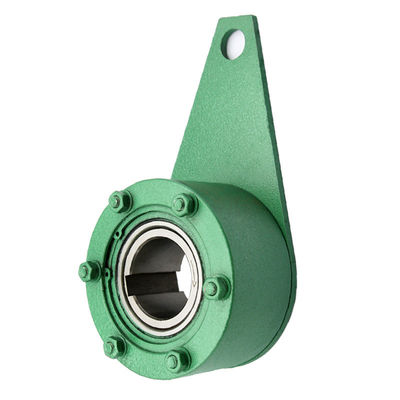

BS75R GCr15 1 180 RPM direcionais que passa a embreagem 6
