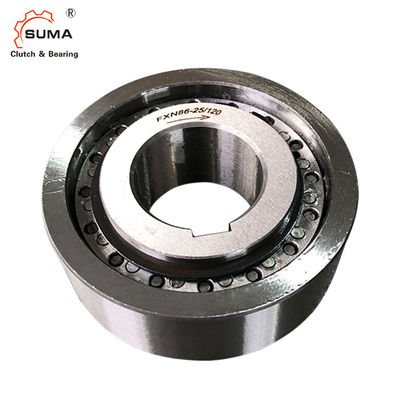

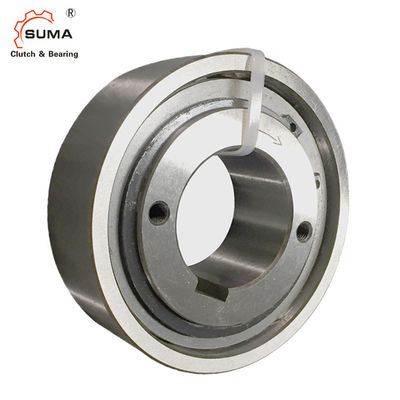

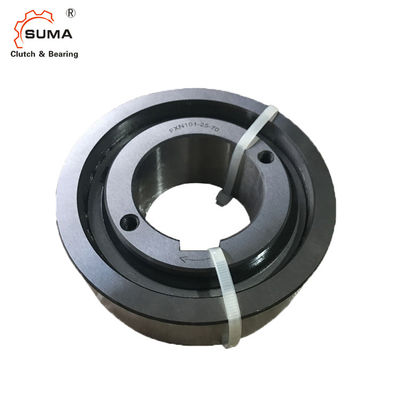

FXN51-25/85 interno desce em roda livre passando o rolamento da embreagem

FXN51-25/85 interno desce em roda livre passando o rolamento da embreagem

Característica

Interno desce em roda livre FXN são sprag desce em roda livre sem apoio de rolamento e com descolagem X. do sprag. A descolagem X do sprag assegura-se de que um desgaste-livre livre - a operação de roda quando o anel interno gerencie na alta velocidade. O anel exterior é pressionado no ing hous do cliente. Isto faz compacto, as soluções cabendo da espaço-economia possíveis. Desce em roda livre FXN são usados como:

Batentes traseiros

Passando embreagens

para aplicações com operação descendo em roda livre de alta velocidade e quando usado como uma embreagem de excedente com a operação de condução de baixa velocidade. Torques nominais até 20 500 nanômetro. O torque é transmitido no anel exterior pelo ajuste de imprensa. Furos até 130 milímetros. Muitos furos padrão estão disponíveis.

Dimensão e capacidade

O torque transmissível máximo é 2 vezes o torque nominal especificado. Veja a página 14 para a determinação do torque da seleção.

O torque nominal teórico aplica-se somente para a concentricidade ideal entre o anel interno e exterior. Na prática, a concentricidade é afetada pelo jogo de carregamento e centrando erros do relinchar as peças bouring. Então os torques nominais especificados na tabela aplicam-se, enquanto tomando na consideração que o existentes correm para fora (T.I.R.).

Velocidades mais altas mediante solicitação.

Notas:

1. × 2 T KN máximo de T =

2. Excedentes da raça interna

3. Excedentes exteriores da raça
Keyway ao RUÍDO 6885,1

Keyway de acordo com o RUÍDO 6885, página 1 • Tolerância da largura JS10 do keyway.

* Keyway de acordo com o RUÍDO 6885, página 3 • Tolerância da largura JS10 do keyway.

Montando o exemplo

Interno descer em roda livre NX de FXN 38 - 17/70 como um batente traseiro, arranjado em um adaptador de abrigo para unir a um motor elétrico. O anel exterior fino que é pressionado no alojamento permite uma solução apropriada espaço-eficiente. Devido às velocidades altas do eixo na operação normal (que desce em roda livre o peration do), a descolagem X do sprag assegura um ation sem contato e daqui desgaste-livre da operação contínua.

Interno descer em roda livre NX de FXN 66 - 25/100 como uma embreagem de excedente na movimentação do rastejamento de uma máquina de matéria têxtil. Descer em roda livre a instalação é resolvido compactamente por meio do anel exterior fino que é pressionado na roda de sem-fim. Durante a instalação, a máquina é conduzida pela engrenagem de sem-fim e descer em roda livre que está funcionando em conduzir a operação. Na operação normal (que desce em roda livre o ation da operação), o anel interno que é ficado situado nas excedentes de alta velocidade do eixo da movimentação principal e automaticamente desacopla a movimentação do rastejamento. Com a velocidade de excedente alta do anel interno, o tipo com descolagem X do sprag é usado; os sprags trabalham em descer em roda livre a operação sem contato e daqui são desgaste-livres.

  Interno descer em roda livre o MX de FXN 85 - 40/140 como um batente traseiro cabido à extremidade do primeiro eixo intermediário inter de uma caixa de engrenagens do dente reto na movimentação de uma correia transportadora inclinado. No caso de um motor parar a correia transportadora deve ser guardada firmemente de modo que os bens do transporte não puxem a correia para trás e não causem possivelmente dano grave. Devido às velocidades altas do eixo no ation da operação normal (operação de roda livre), a descolagem X do sprag assegura um ontinuo sem contato e daqui desgaste-livre de c nós operação.

  Interno desce em roda livre FXN são sem apoio de rolamento. O alinhamento concêntrico do anel interno e exterior deve ser fornecido pelo cliente.
O permissíveis correm para fora (T.I.R.) devem ser observados. O torque é transmitido no anel exterior pelo ajuste de imprensa. A fim transmitir o speci- dos torques fied na tabela, o anel exterior deve ser acomodado em um alojamento com um diâmetro externo K. O alojamento é feito do ferro fundido de aço ou cinzento na qualidade mínima GG-20. Ao usar outros materiais de abrigo ou diâmetros externos menores, nós incitamo-lo contactar-nos em relação ao torque transmissível. A tolerância do furo de abrigo é especificada na tabela sob a dimensão D. A tolerância do eixo deve ser ISO h6 ou j6.

Lubrificação
Em velocidades além da velocidade da descolagem do sprag, nenhuma lubrificação especial é exigida; descer em roda livre as funções livre de manutenção. Ao operar-se abaixo da velocidade da descolagem do sprag, uma lubrificação do óleo da qualidade especificada deve ser fornecida.
Exemplo para pedir
Descer em roda livre o tamanho FXN 61 - 19/95, tipo com sprag
descolagem X e furo de 35 milímetros:
• FXN 61-19/95 NX, d = 35 milímetros
