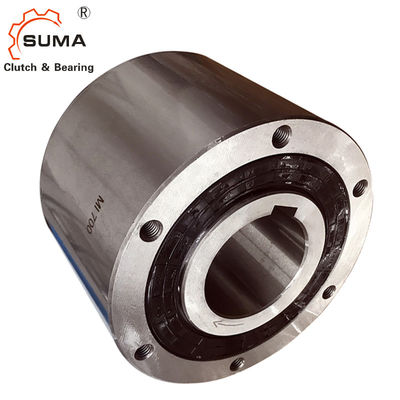

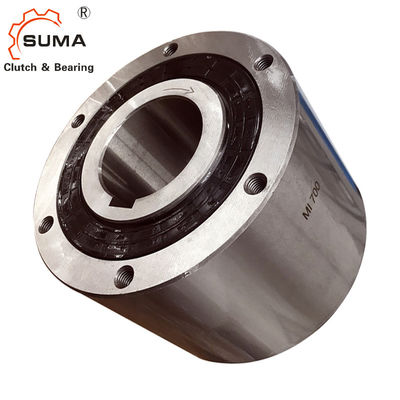

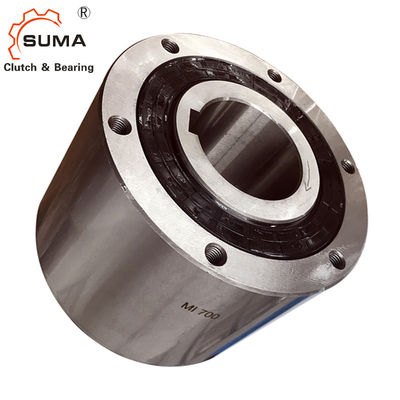

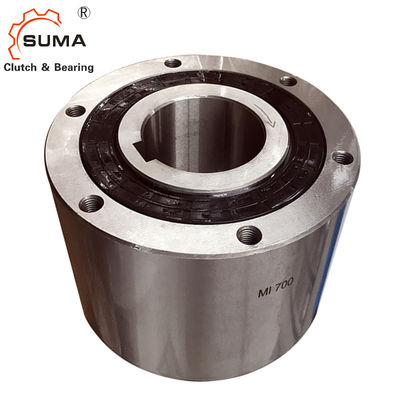

A came do batente traseiro da maneira do MI 20S 300RPM um desce em roda livre a embreagem
Características
1. As cames especialmente tratadas são usadas para conseguir melhor
vista a resistência.
2. Movimentação de alimentação para máquinas defatura ou
máquinas de bobinamento
Dados técnicos
Artigo | MI20S |
Precisão | P6 |
Tipo | came |
Tamanho de furo (milímetros) | 20 |
Raça exterior (milímetros) | 80 |
Torque (KN) | 43,1 |
Excedente máximo da raça interna (ciclo/minuto) | 300 |
Torque do arrasto (nanômetro) | 0,29 |
Peso (quilogramas) | 1,9 |
Pacote | Caixa da caixa/caixa de madeira |
Prazo de entrega | 7-10 dias após a ordem confirmada |
Termos do pagamento | L/C, T/T, D/P, D/A, Western Union |
Dimensões e capacidades
Modelo | Torque Capacidade (Nanômetro) |
Máximo. Índice (ciclo/minuto) |
Arrasto Torque (Nanômetro) |
Tamanho de furo | C | B | F |
E (M6) |
Óleo (mℓ) |
Peso (quilograma) |
||
Diâmetro. (H7) |
Keyway | |||||||||||
MI20S | 43,1 | 300 | 0,29 | 20 | 6x2.8 | 67 | 65 | 80 | 30 | 55 | 45 | 1,9 |
MI30S | 196 | 300 | 1,08 | 30 | 10x3.3 | 82 | 80 | 100 | 45 | 75 | 100 | 4 |
Montagem e acoplamento
1. Ao montar rodas dentadas ou engrenagens à raça exterior, use a dimensão interna da raça exterior (dimensionE) para fazer uma flange centrando-se na roda dentada ou na engrenagem. Una então firmemente com parafusos da resistência à tração 10,9 ou maior aos furos conexão na raça exterior. A tolerância recomendada entre a engrenagem e a flange centrando-se montadas é f7.
2. A tolerância recomendada do eixo é h6 ou h7.
3. Use sempre uma chave paralela, e não use uma chave afilada. Um ISO chave paralelo R773 da reunião (RUÍDO 6885,1)
é recomendado. Certifique-se de que não há nenhum jogo lateral entre a chave e os keyways. Instale uma placa terminal na cara da raça interna
4. Ao introduzir o eixo, aplique a pressão somente à cara da raça interna somente.
5. Veja a “lubrificação e a manutenção” na página 79.
