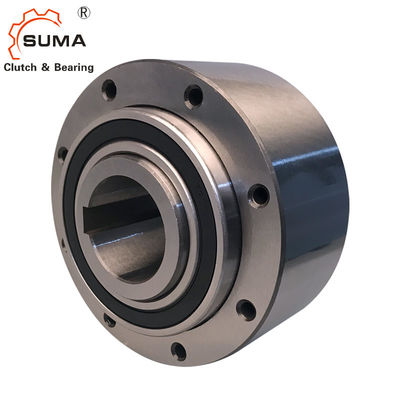

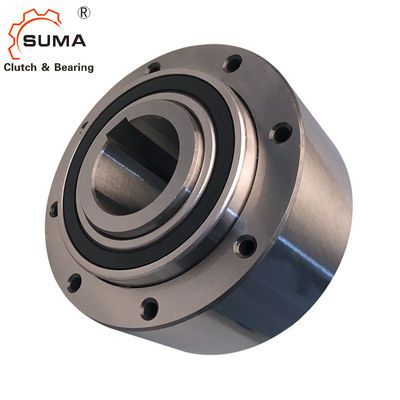

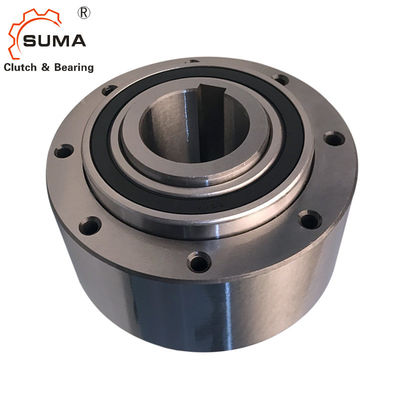

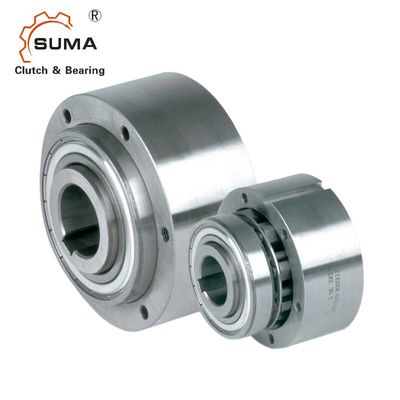

RIZ30 9000RPM desce em roda livre 1 embreagem direcional do rolamento de rolo
Característica
Os tipos RIZ, RINZ são centrifugador tiram o tipo do sprag descem em roda livre com a raça interna que gerencie. Apropriado para o batente traseiro, ou o excedente de aplicações da embreagem. Somente a raça interna é projetada descendo em roda livre.
Estas unidades são parte do sistema modular de Stieber. Estão carregando apoiaram usando a série 60. os rolamentos, lubrificam lubrificado e cabido com os selos de ZZ. As unidades são entregadas como o padrão lubrificado com a graxa e aprontam-se para instalar o um ou outro em uma posição horizontal ou vertical. Os tipos RIZ, RINZ são projetados ser usados com tampas da série de G. As seguintes páginas dão uma informação inportant mais adicional para o uso deste tipo unidade.
Se a unidade deve ser instalada dentro de um alojamento onde a lubrificação do óleo esteja disponível, especifique por favor o tipo RIW, RIWN. A série de F cobre do tipo GFR, GFRN é usada então sem selos do eixo.
Dimensões e capacidades
Tipo | Tamanho |
|
Velocidades |
|
Número |
|
Peso | ||||
RIZ RINZ |
dH7 | TKN1) | nmax2) | nimin3) | nimax4) | Dh7 | z | L 1 | L | t | |
[milímetro] | [Nanômetro] | [min-1] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [quilograma] | ||
30 | 375 | 290 | 700 | 9000 | 100 | 6 | 68 | 43 | 10 | 2,3 | |
35 | 550 | 280 | 670 | 8500 | 110 | 6 | 74 | 45 | 12 | 3,2 | |
40 | 800 | 260 | 630 | 7500 | 125 | 6 | 86 | 53 | 14 | 4,8 | |
45 | 912 | 255 | 610 | 6700 | 130 | 8 | 86 | 53 | 14 | 5 | |
50 | 1400 | 235 | 560 | 6000 | 150 | 8 | 94 | 64 | 14 | 7,5 | |
60 | 2350 | 210 | 510 | 5300 | 170 | 10 | 114 | 78 | 16 | 12,7 | |
70 | 3050 | 195 | 470 | 4000 | 190 | 10 | 134 | 95 | 16 | 14,5 | |
80 | 5800 | 155 | 375 | 4000 | 210 | 10 | 144 | 100 | 16 | 19 | |
90 | 8700 | 145 | 350 | 3000 | 230 | 10 | 158 | 115 | 20 | 29,5 | |
100 | 16000 | 140 | 340 | 2400 | 270 | 10 | 182 | 120 | 24 | 42,5 | |
130 | 23000 | 130 | 320 | 2400 | 310 | 12 | 212 | 152 | 24 | 70 |
NOTAS
1) O × 2 T KN máximo de T = “refere a página de seleção 10 13
2) Isto máximo - a velocidade permissível n da transmissão do torque máxima não deve ser excedida ao transmitir o torque
3) Este imin de excedente permissível mínimo da velocidade n não deve ser reduzido sob a operação contínua. Redução possível desta velocidade mínima a pedido
4) A raça interna passa o Keyway ao RUÍDO 6885,1" refere instruções da montagem e da manutenção
