Rolamento da embreagem da came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | KI164 |

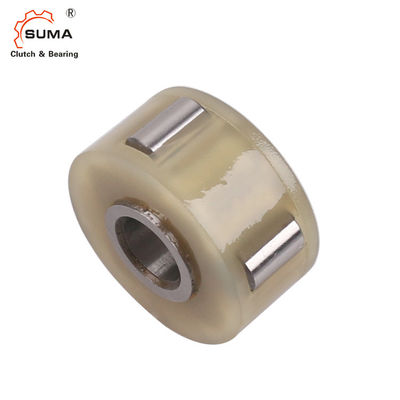

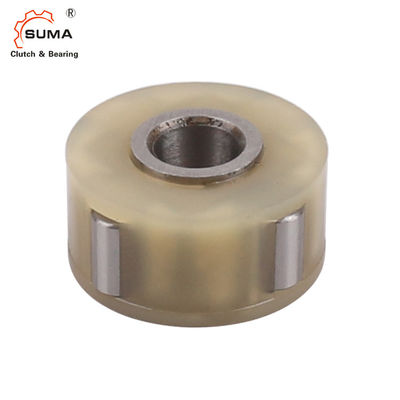

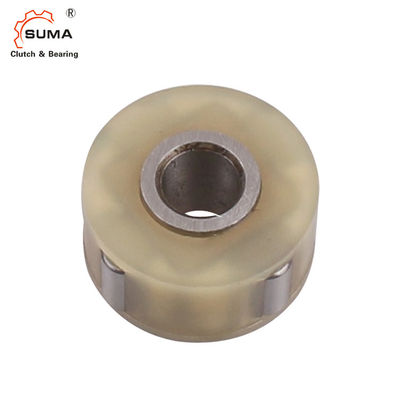

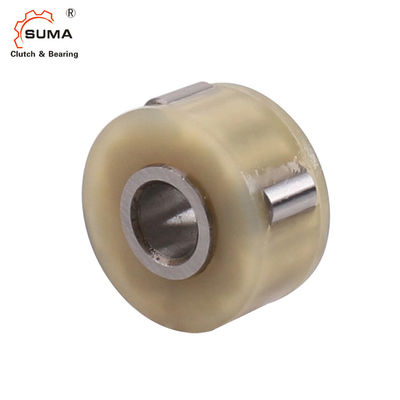

O Sprag de KI164 1Way desce em roda livre a fabricação de carregamento feita sob encomenda
Características
O tipo KI é um tipo do rolo desce em roda livre. É um conjunto que compreende de uma raça interna e dos rolos cabidos em uma gaiola da poliamida. Este tipo de unidade não pode ser desmontado. É projetado para mecanismos pequenos no equipamento de escritório, ou máquinas de empacotamento, ser montado dentro das engrenagens ou da alimentação
rolos.
O diâmetro interno do rolete da engrenagem ou da alimentação é usado como a raça exterior. O apoio de carregamento adicional é exigido, e descer em roda livre não deve ser sujeitado à carga axial; montando os exemplos são mostrados na seguinte página. A raça exterior não precisa de ser endurecida; força mínima: 700 N/mm2
A aspereza de superfície não excederá 22 CLA.Mounting no eixo pode ser um ajuste de imprensa à tolerância r6 ou um ajuste da colagem com um afastamento de 0,02 a 0,05mm.
Faz sob medida 8 milímetros e acima pode ser fornecido com um keyway. Variação da temperatura: – 40°C a +100°C (operação contínua). As temperaturas máximas de +120°C são para breve períodos de tempo aceitáveis.
Dados técnicos
| Nome do produto | Uma embreagem da maneira que carrega KI164 |
| Modelo | KI164 |
| Material | GCr15 |
| Diâmetro interno | 4mm |
| Diâmetro exterior | 16mm |
| Espessura | 10mm |
| Capacidade do torque | 0.8Nm |
| Velocidade de excedente da raça interna | 1000r/min |
| Velocidade de excedente da raça exterior | 8000r/min |
| Peso | 0.008kg |
| Estrutura | Tipo do rolo |
| Aplicação | Máquina de matéria têxtil, fãs, ventiladores, máquina de impressão |
| Pacote | Caixa da caixa, caixa de madeira ou personalizado |
| Termos do pagamento | TT. L/C, D/A, D/P, Western Union, Paypal |
| Prazo de entrega | 2-4 dias para a amostra, 7 dias para a ordem grande |
Diamensions e capacidades
|
Tipo |
Tamanho |
Diâmetro interno |
TKN 1) (Nanômetro) |
Passando a velocidade |
Diâmetro externo |
L1 (milímetro) |
L (milímetro) |
Peso |
|
|
KI |
AO7 (milímetro) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
AO7 (milímetro) |
(quilograma) |
||||
| 164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
NOTAS
1) × 2 T KN máximo de T =
” Refira a página de seleção 10 13
*) pode igualmente ser fornecido com um keyway ao RUÍDO 6885,1
2) Excedentes da raça interna
3) Excedentes exteriores da raça
Montagem e acoplamento
