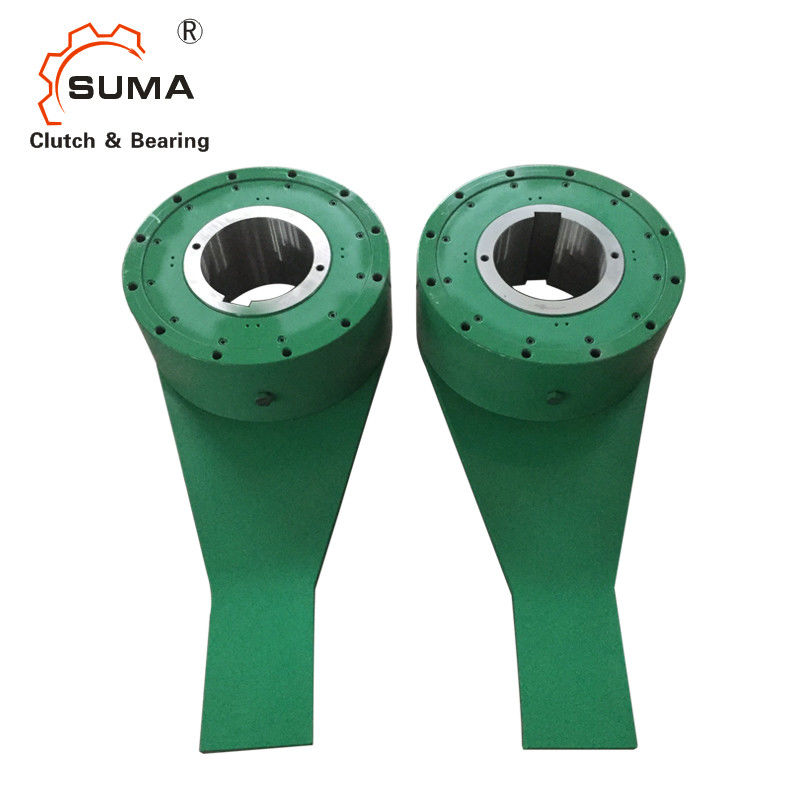

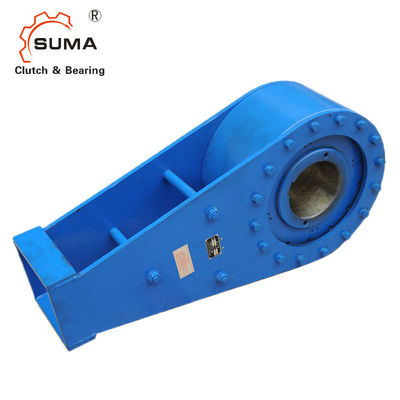

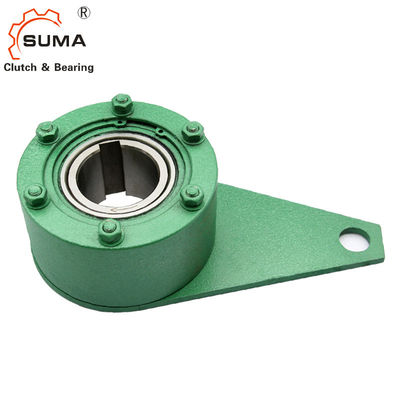

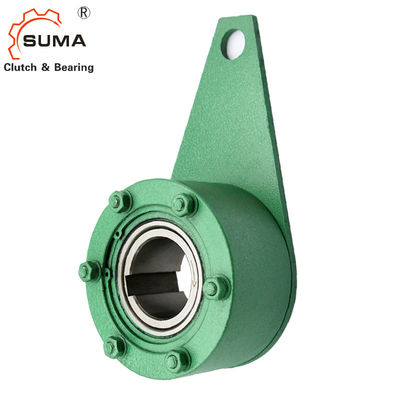

Embreagem da came do transporte de correia 200RPM do batente traseiro de BS65R GCr15

Embreagem da came do transporte de correia 200RPM do batente traseiro de BS65R GCr15

Características

A manutenção fácil da lubrificação da oferta da série de BS-R.

1. Pre-inserção o V-anel no eixo do transporte no sentido correto.
2. firmemente para instalar a embreagem da came das BS no eixo. Aplique a pressão somente na cara da extremidade da raça interna

ao introduzir a embreagem da came das BS no eixo. Não bata a raça interna diretamente com um martelo nem não aplique a pressão

na raça exterior. (Consulte para paginar 13 para a instalação e o uso)
3. aplique o vedador fornecido, à cara da extremidade da raça interna e da embalagem, e fixe a unidade da embreagem da came das BS a

o eixo do transporte com a placa terminal. Ao mesmo tempo, use a arruela do selo em cada parafuso para impedir o escapamento do óleo.

Dimensões e capacidades

Notas:

1. A embreagem da came de BS-R pode ser furada de acordo com suas especificações, mas especifica por favor o diâmetro furado com tolerância e keyway

dimensões.
2. os braços de torque são opcionais. O braço mostrado acima é somente para sua referência. Caso necessário, especifique-o por favor em sua ordem.

Montagem e acoplamento

4. Após ter limpado o interior do reservatório de óleo, aplique o vedador na cara de acoplamento do reservatório de óleo. Coloque o óleo
calibre nivelado verticalmente (a linha vermelha é inferior, e azul é superior), para modelos de BS65R a BS200R; instale o reservatório de óleo
à cara da extremidade da raça exterior com os parafusos, quando para os modelos BS220R e acima, instale o reservatório de óleo ao
suporte do selo que usa os parafusos. Impeça com cuidado que a poeira penetre o reservatório da embreagem ou de óleo da came.
5. imprensa o V-anel pre-introduzido inteiramente de modo que a cara dos contatos da tampa protetora contra poeira proximamente.
6. caso que a temperatura ambiental aumenta 40°C e acima, recomenda-se ajustar o protetor ou o telhado e evitar direto

luz solar a fim estender a esperança de vida da embreagem da came.
