Rolamento do batente traseiro
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | CKF-A35110 |

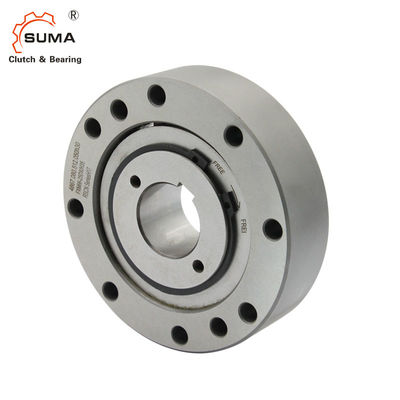

Embreagem da maneira do Sprag um do batente traseiro de CKF-A35110 40 milímetro 6000RPM
Características
CKF-A é uma embreagem da maneira do tipo um do sprag do não-contato. O anel interno é projetado para a função unidirecional sem apoio de rolamento. O rolamento deve ser instalado para assegurar o coaxiality do anel interno e do anel exterior quando usado.
Quando usado com a finalidade de impedir a reversão, é necessário certificar-se da velocidade não deva ser mais baixa do que o valor permissível mínimo para exceder a velocidade, segundo as indicações da tabela abaixo.
Este modelo é usado principalmente para impedir a reversão sob a condição de trabalho de alta velocidade. Pode igualmente ser usado para a embreagem de excedente de alta velocidade e o dispositivo de baixa velocidade do interruptor da movimentação da cunha.
Dados técnicos
| Artigo | CKF-A35110 |
| Material | GCr15 |
| Diâmetro do furo. | 35 milímetros |
| Diâmetro exterior. | 100 milímetros |
| Largura (b) | 40 milímetros |
| Capacidade do torque | 425 N.m |
| Passando a velocidade de limitação (raça interna) | 6000 r/min |
| Passando a velocidade de limitação (raça exterior) | 740 r/min |
| Peso | 2,1 quilogramas |
| Pacote | Caixa da caixa ou como suas exigências |
Dimensões e capacidades
| Tipo | Torque nanômetro |
Excedente Velocidade limitada r/min |
d [H7] | D [h7] | e [H7] | F | G | C | B | n-d1 | bn*tn | Peso [quilograma] |
||
| para fora raça | raça interna | |||||||||||||
| CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1,50 |
| CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1,60 |
| CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1,80 |
| CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2,10 |
| CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2,90 |
| CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3,10 |
| CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4,70 |
| CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5,40 |
| CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8,5 |
| CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
| CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
| CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
| CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
