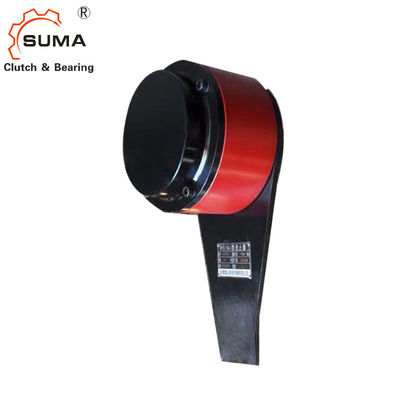

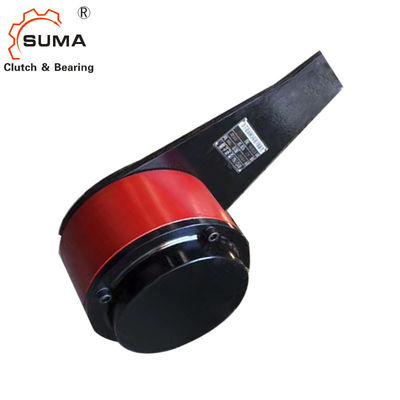

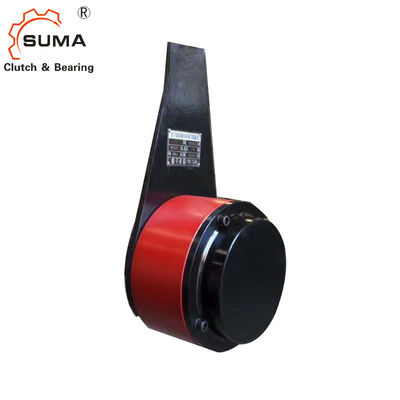

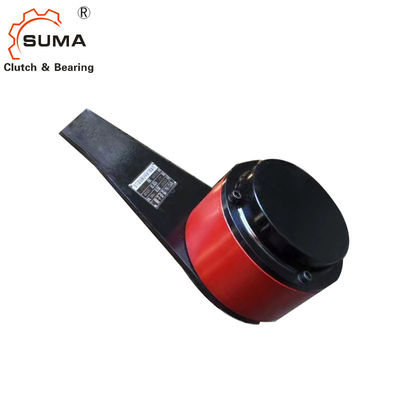

Únicos direcionais de FRHM descem em roda livre o rolamento do batente traseiro do Sprag
Dados técnicos
Características
Completo desce em roda livre FRHM com braço de torque são sprag selado desce em roda livre com rolamentos de esferas. São projetados para
intercambiando as unidades de MorseCB, forneceu óleo-enchido e pronto para instalação
Desce em roda livre FRHM são arranjados sobre através dos eixos ou das extremidades do eixo.
Desce em roda livre FRHM são usados como:
Batentes traseiros
para aplicações de baixa velocidade. São projetados para o uso em sistemas inclinados, em elevadores e em bombas da transporte-correia. Selos do Taconite para proteger os batentes traseiros quando as circunstâncias forem sujas e empoeiradas.
Torques máximos até 56 000 libra-ft.
Furos até 7 polegadas.
Exemplo de aplicação
Batente traseiro FRHM 900~12 no eixo principal da polia de um transporte inclinado. O torque de condução traseiro é restringido pelo
braço de torque na placa de base.
Dimensões e capacidades
Descer em roda livre Tamanho |
Máximo torque |
Substantivo torque |
Máximo velocidade anel rodas RPM |
Furo d polegada máxima |
polegada |
C polegada |
D polegada |
E polegada |
H polegada |
J* polegada |
L* polegada |
N polegada |
O polegada |
Q polegada |
R* polegada |
Wei ght |
FRHM 775-7 |
15 000 | 7 500 | 540 | 3,75 | 9,75 | 4,38 | 6 | 0,50 | 21,88 | 3,56 | 7,50 | 1,25 | 8,13 | 17,00 | 15,25 | 160 |
FRHM 800-7 |
24 000 | 12 000 | 460 | 4,50 | 10,50 | 4,38 | 7 | 0,50 | 22,25 | 3,56 | 8,00 | 1,25 | 8,63 | 17,00 | 15,25 | 190 |
FRHM 800-12 |
24 000 | 12 000 | 460 | 4,50 | 10,50 | 4,75 | 7 | 0,50 | 25,50 | 3,56 | 8,00 | 1,25 | 8,63 | 20,25 | 18,63 | 200 |
FRHM 900-12 |
37 000 | 18 500 | 400 | 5,44 | 12,00 | 4,75 | 8 | 0,50 | 26,25 | 3,56 | 7,63 | 1,25 | 8,38 | 20,25 | 18,63 | 210 |
FRHM 900-19 |
37 000 | 18 500 | 400 | 5,44 | 12,00 | 4,75 | 8 | 0,88 | 30,63 | 3,56 | 7,63 | 1,50 | 8,75 | 24,63 | 22,88 | 220 |
FRHM 1000-19 |
56 000 | 28 000 | 360 | 7,00 | 16,50 | 4,75 | 9 | 0,88 | 32,89 | 3,56 | 8,75 | 1,50 | 9,13 | 24,63 | 22,88 | 270 |
FRHM 1000-30 |
56 000 | 28 000 | 360 | 7,00 | 16,50 | 5,25 | 9 | 0,88 | 33,25 | 3,56 | 8,75 | 1,75 | 9,13 | 25,00 | 23,00 | 275 |
Montagem e acoplamento
O torque de condução traseiro é contido pelo braço de torque. O braço de torque não deve ser apertado na posição. Deve ter o jogo de 0,5 polegadas no sentido axial e radial.
Os batentes traseiros de FRHM são fornecidos para um ajuste do afastamento. Os parafusos de fixação no anel interno são fornecidos para a retenção axial, colares do eixo não são exigidos.
