Embreagem de Sprag da maneira de RSCI um

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: RSCI35
Quantidade de ordem mínima: 1
Preço: USD260-USD350 PER PIECE
Detalhes da embalagem: Caso de madeira
Tempo de entrega: 7-10 DIAS
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 1000pcs pelo mês
Nome do produto: Passando a embreagem que carrega RSCI35 Material: GCr15 que carrega o aço
TAMANHO: 35*110*35mm Capacidade do torque: 550nm
Velocidade de rotação: 11000RPM Garantia: 1 ano
PESO DE UNIDADE: 2.1kg OEM: aceite
Realçar:

Embreagem de Sprag da maneira de RSCI um

,

Passando uma embreagem de Sprag da maneira

,

Rolamento de excedente centrífugo da embreagem

Embreagem de Sprag da maneira de RSCI um

Características

O tipo RSCI é um centrifugador tira o tipo do sprag desce em roda livre com a raça interna que gerencie. Somente a raça interna é projetada descendo em roda livre. É não um tipo apoiado do auto.
Os rolamentos devem ser fornecidos para assegurar-se de que a concentricidade das raças internas e exteriores apoie cargas axiais e radiais, como mostrado no verso.

Os limites da concentricidade e do runout devem ser observados. O tipo de RSCI aceita todos os tipos de lubrificante usados atualmente no equipamento de transmissão de energia. É possível montar estes desce em roda livre diretamente nas caixas de engrenagens sem lubrificação separada. Uma névoa do óleo é geralmente suficiente. A lubrificação da graxa pode ser aceitável se a unidade trabalha na maior parte na circunstância de excedente, como nos E-motores.
Quando usado como um batente traseiro, se dever se certificar da velocidade de excedente não vá abaixo da velocidade mínima dada na tabela das características.

Dimensão e capacidade



Tipo Tamanho   Velocidades   Não.   Peso

RS

CI

dH7

TK

N1)

n

máximo

2)

n

imin3)

n

imax4)

D) D1h6 D2H7 D3 D4 z L Mim I1 I4 f*45° dmin m tmin I2 I3

RS

CI

F8
milímetro Nanômetro min-1 min-1 min-1 milímetro milímetro milímetro milímetro     milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro quilograma quilograma
20 212 315 750 15000 90 36 66 78 M6 6 35 35 25 0 0,8 52 5 1 8 16 1,5 0,3
25 319 300 725 14000 95 40 70 82 M6 6 35 35 25 0 1 56 5 1 8 16 1,6 0,4
30 375 290 700 11000 100 45 75 87 M6 6 35 35 25 0 1,5 62 5 1 8 16 1,8 0,4
35 550 280 670 11000 110 50 80 96 M6 8 35 35 25 0 1,5 66 5 1 8 16 2,1 0,5
40 800 260 630 8000 125 60 90 108 M8 8 35 35 25 0 1,5 76 5 1 10 21 2,7 0,7
45 912 255 610 7000 130 65 95 112 M8 8 35 35 25 0 1,5 82 5 1 10 21 2,9 0,9
50 1400 235 560 6000 150 80 110 132 M8 8 40 40 25 0 1,5 100 7,5 1 10 21 4,3 1
60 2350 210 510 6000 175 85 125 155 M10 8 60 50 36 5 2 110 12 2 12 35 6,5 1,8
70 3050 195 470 4000 190 100 140 165 M10 12 60 50 36 5 2 120 12 2 12 35 8,6 1,9
80 4500 180 440 4000 210 120 160 185 M10 12 70 60 36 5 2 140 17 3 12 35 12,5 2,6
80M 5800 155 375 4000 210 120 160 185 M10 12 70 60 46 5 2 140 12 2 12 35 13,1 2,6
90 5600 170 410 3000 230 140 180 206 M12 12 80 70 36 5 2,5 165 22 3 12 35 17,4 3
90M 8700 145 350 3000 245 140 180 206 M12 12 80 70 46 5 2,5 160 17 2 12 35 18,3 3
100 10500 145 355 3000 290 140 210 258 M16 12 90 80 52,6 5 2,5 180 18,6 3 15 37 28 5
100M 16000 140 340 2400 290 170 210 258 M16 12 90 80 63 5 2,5 200 13,5 2 12 35 30 5
130 15750 135 330 2400 322 170 240 278 M16 12 90 80 52,6 5 3 210 18,6 3 15 37 35

6



Notas:

1) × 2 T KN máximo de T =

2) Isto máximo - o nmax permissível da velocidade da transmissão do torque não deve ser excedido ao transmitir o torque.

3) Este imin de excedente permissível mínimo do ni da velocidade não deve ser reduzido sob a operação contínua.
Redução possível desta velocidade mínima a pedido

4) A raça interna passa o Keyway ao RUÍDO 6885,1

5) Tolerância +1

A tampa F8 deve ser pedida separadamente

RSCI .jpg

Montagem


Imagens

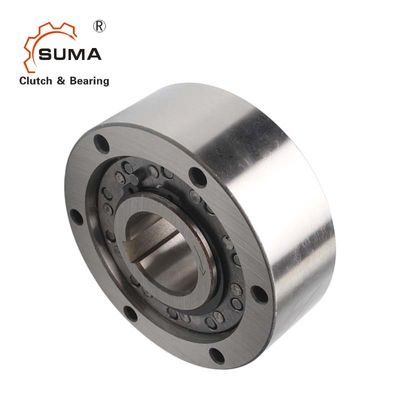

Embreagem de Sprag da maneira de RSCI um 2

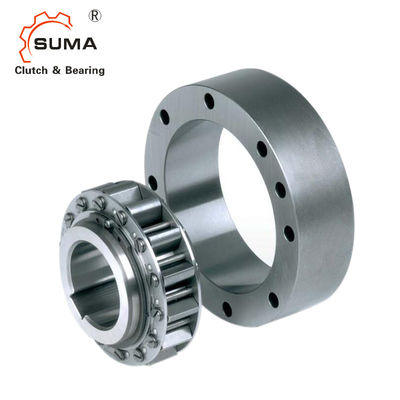

Embreagem de Sprag da maneira de RSCI um 3

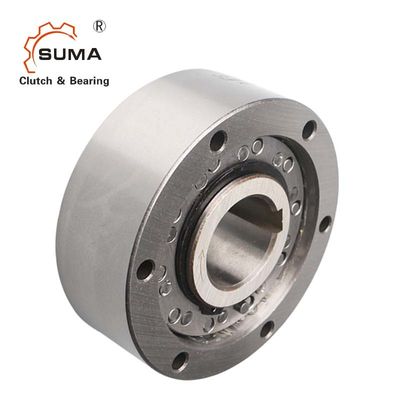

Embreagem de Sprag da maneira de RSCI um 4
