Lugar de origem: | China |
---|---|
Marca: | SUMA |
Certificação: | ISO SGS |
Número do modelo: | AS20 NSS20 |
Quantidade de ordem mínima: | 1 |
Preço: | USD8-USD10 PER PIECE |
Detalhes da embalagem: | Caixa da caixa |
Tempo de entrega: | 5 dias |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, Paypal |
Habilidade da fonte: | 1000pcs pelo mês |
Nome do produto: | Embreagem do rolo que carrega AS20 NSS20 | Material: | GCr15 que carrega o aço |
---|---|---|---|
Capacidade do torque: | 40NM | Velocidade de rotação: | 3300rpm |
PESO DE UNIDADE: | 0.12kg | Garantia: | 1 ano |
TAMANHO: | 20*47*14MM | OEM: | aceite |
Realçar: | Rolamento de rolo da maneira NSS20 um,Rolamento de rolo da maneira GCr15 um,Rolamento de rolo da agulha da maneira GCr15 um |

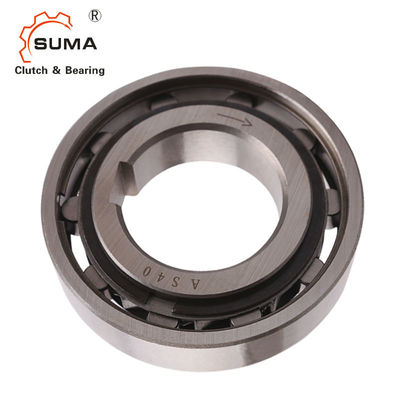

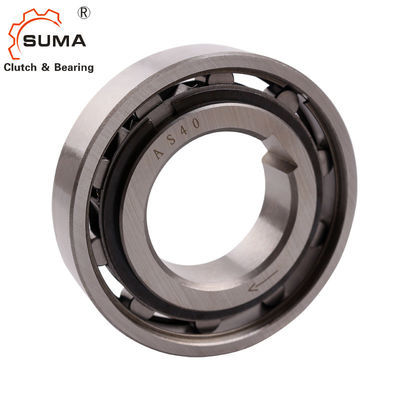

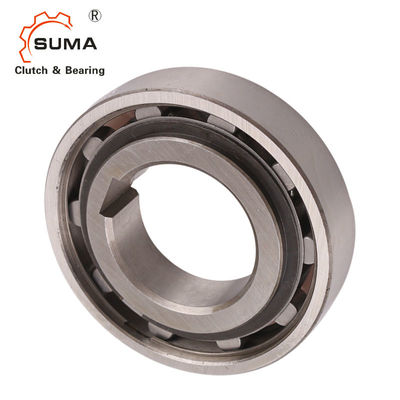

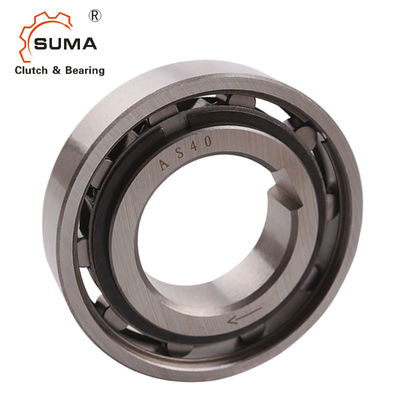

Rolamento de rolo da maneira de AS20 NSS20 um
Características
O tipo é TÃO um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação. Nominais fora das dimensões são o mesmos que séries 62… rolamentos de esferas.
Um arranjo típico é instalar este tipo ao lado de um rolamento da série 62 dentro das mesmas tolerâncias do lugar, como mostrado na seguinte página. A raça interna é fechada ao eixo (exceto o furo de 6 milímetros).
A raça exterior tem uma tolerância r6 positiva para dar um ajuste de imprensa em um alojamento H7. O alojamento exterior deve ser forte bastante
Para não expandir após o conjunto. Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2.
Dados técnicos
Nome do produto | Um rolamento da embreagem do rolo da maneira |
Modelo | AS20 |
Material | GCr15 |
Capacidade do torque | 40Nm |
Diâmetro interno | 20mm |
Diâmetro exterior | 47mm |
Espessura | 14mm |
Peso | 0.12kg |
Pacote | Caixa da caixa/caixa de madeira, polia, etc. |
Termos do pagamento | TT. L/C, D/A, D/P, Western Union |
Prazo de entrega | 2-4 dias para a amostra, 7 dias para a ordem grande |
Dimensões e capacidades
Tipo | Tamanho |
TKN1) |
Passando velocidades |
Peso
|
Torque do arrasto | |||||||
AS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
[milímetro] | [Nanômetro] | [min-1] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [quilograma] | [Ncm] | |
6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 |
NOTAS:
AS6 sem keyway. ØD = -0-0,009
Keyway AS8-12 ao RUÍDO 6885,1.
Outros tamanhos ao RUÍDO 6885,3
1) × 2 T KN máximo de T =
2) Excedentes da raça interna
3) Excedentes exteriores da raça
As dimensões de montagem são idênticas à série 62 dos rolamentos de esferas
Montando o exemplo
