Rolamento da embreagem da came
>
|
| Lugar de origem | China |
| Marca | SUMA |
| Certificação | ISO SGS |
| Número do modelo | PB10 |

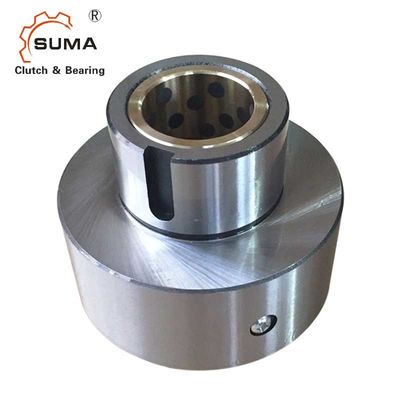

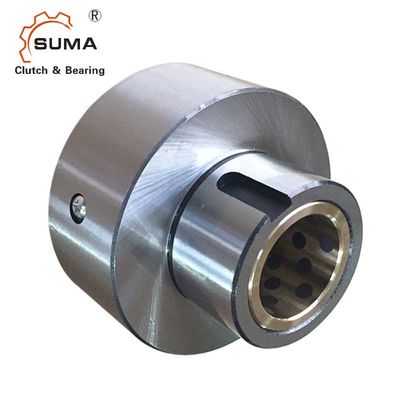

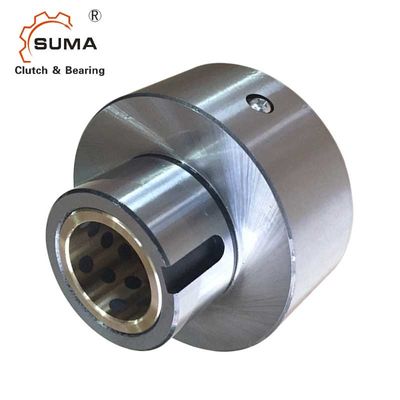

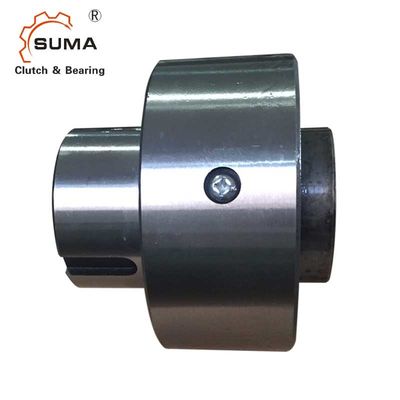

Embreagem de Sprag da maneira PB10 um
A instalação e uso
1. Concentricities da raça interna e a raça exterior são mantidos pelo rolamento liso posicionado entre a raça exterior e o eixo. A carga radial que trabalha na raça exterior é apoiada igualmente por este rolamento liso. O eixo deve consequentemente ser prolongado através da extremidade exterior da raça da embreagem.
2. Não use a embreagem da came da série do PB como um acoplamento. Use com um acoplamento flexível ao conectar dois eixos.
3. Especifique o direito (RH) ou a movimentação da raça interna da mão esquerda (LH) vista da extremidade marcada pela seta na ilustração acima. Verifique se a rotação da embreagem está correta antes de ser confronto.
4. Para posicionar o uso, a lubrificação do óleo é recomendada.
5. Chave para ser usado deve ser de acordo com JIS B1301-1959
6. Empurre a carga deve ser apoiado por outros dispositivos, não pela embreagem da came.
7. O furo do membro conduzido, tal como a roda dentada na raça exterior da embreagem, deve encontrar a tolerância H6 ou H7 do padrão de JIS.
Dimensões e capacidades
| Modelo | Máximo. Excedente (r/min) |
Tamanho de furo | B |
C h7 |
D |
E |
F |
Raça exterior Keyway |
Peso (quilograma) |
|||||
| Raça interna | Raça exterior | Diâmetro. (J7) |
Keyway | G | K | L | ||||||||
| PB 3 | 1.800 | 900 | 10 | 4x1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25,7 | 4* 2,5 | 16 | 0,23 |
| PB 5 | 1.800 | 900 | 16 | 5x2 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5* 3,0 | 20 | 0,58 |
| PB 6 | 1.500 | 800 | 20 | 5x2 | 82 | 73 | 38 | 38 | 37 | 33 | 41 | 5* 3,0 | 27 | 1,1 |
| PB 8 | 1.200 | 650 | 25 | 7x3 | 85 | 83 | 45 | 40 | 45 | 33 | 42 | 7* 4,0 | 27 | 1,6 |
| PB 10 | 1.000 | 400 | 31,5 | 10x3.5 | 92 | 95 | 60 | 41 | 56 | 37 | 44 | 10 *4.5 | 28 | 2,5 |
| PB 12 | 800 | 300 | 40 | 10x3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10 *4.5 | 29 | 3,6 |
| PB 14 | 700 | 300 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57,3 | 12 *4.5 | 30 | 6,0 |
Montagem e acoplamento
