Sprag de FXM que passa a embreagem

Informação Básica
Lugar de origem: China
Marca: SUMA
Certificação: ISO SGS
Número do modelo: FXM140-50
Quantidade de ordem mínima: 1 PC
Preço: USD380-USD450 PER PIECE
Detalhes da embalagem: Caixa da caixa/caixa de madeira
Tempo de entrega: 7-15 dias
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, Paypal
Habilidade da fonte: 2000 PCes pelo mês
Nome do produto: Passando a embreagem FXM140-50 Função: Excedente/Backstopping
Material: Carregando GCr15 de aço Escala furada: 65-110MM
Torque: 10100Nm Velocidade de rotação: 3000RPM
Diâmetro exterior.: 245mm OEM: aceite
Realçar:

Sprag personalizado que passa a embreagem

,

Sprag de FXM que passa a embreagem

,

Passando os rolamentos feitos sob encomenda

Sprag de FXM que passa a embreagem

Características

Integrado desce em roda livre FXM são sprag desce em roda livre sem apoio de rolamento e com descolagem X. do sprag. A descolagem X do sprag assegura a um desgaste a operação descendo em roda livre livre quando o anel interno gerencie na alta velocidade. Desce em roda livre FXM são usados como:

Batentes traseiros

Passando embreagens

para aplicações com alta velocidade descer em roda livre a operação do ing e quando usado como uma embreagem de excedente com a operação de condução de baixa velocidade. Torques nominais até 888 000 nanômetro. Furos até 460 milímetros. Muitos furos padrão estão disponíveis.



Descolagem X do Sprag

  Integrado desce em roda livre FXM são equipados com a descolagem X. do sprag. A descolagem X do sprag é usada para batentes traseiros e embreagens do excedente, contanto que em descer em roda livre a operação o anel interno está girando na alta velocidade e está fornecendo com o excedente de embreagens que a operação de condução está conduzida em de baixa velocidade. Em descer em roda livre a operação, a força centrífuga FC faz com que o sprag tire da trilha exterior. Neste estado de funcionamento, descer em roda livre os trabalhos desgaste-livres, isto é com vida útil ilimitada.



Dados técnicos

Artigo FXM140-50
Material GCr15
Diâmetro do furo. 65-110 milímetros
Diâmetro exterior. 245 milímetros
Largura 70 milímetros
Capacidade do torque 10100 N.m
Peso 19,8 quilogramas
Pacote Caixa da caixa, caixa de madeira ou como suas exigências

Dimensões e capacidades



Tipo
d B D E F G J L P T U V W Z ** Peso
  milímetro
milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro milímetro quilograma
FXM 31 -17 20*           20* 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25*           25* 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46 -25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56 -25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 8 1,8
FXM 61 -19 30 35 40       45* 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66 -25 35 40 45       48* 25 35 132 82 90 M8 66 35 1,0 115 15 8 23 8 2,8
FXM 76 -25 45 55         60* 25 35 140 92 100 M8 76 35 1,0 125 15 8 23 8 3,1
FXM 86 -25 40 45 50 60 65   70* 25 40 150 102 110 M8 86 40 1,0 132 15 8 23 8 4,2
FXM 101 -25 55 70         80* 25 50 175 117 125 M10 101 50 1,0 155 20 8 28 8 6,9
FXM 85 -40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 8 28 8 7,4
FXM 100 -40 45 50 55 60 70 75 80* 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120 -50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140 -50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290 - 70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM 2410 - 100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0

Notas:

O torque transmissível máximo é 2 vezes o torque nominal especificado.

O torque nominal teórico aplica-se somente para a concentricidade ideal entre o anel interno e exterior. Na prática, a concentricidade é afetada pelo jogo de carregamento e centrando erros do relinchar as peças bouring.

Então os torques nominais especificados na tabela aplicam-se, enquanto tomando na consideração que o existentes correm para fora (T.I.R.). Velocidades mais altas mediante solicitação.

Montagem

Integrado desce em roda livre FXM são sem apoio de rolamento. Alinhamento concêntrico de interno e

o anel exterior deve ser fornecido pelo cliente. O permissíveis correm para fora (T.I.R.) devem ser o ob -

serviu. Integrados descem em roda livre FXM são centrados através da trilha exterior F na peça do acessório do cliente e aparafusados a este (para consultar para figurar 67-1). A tolerância do diâmetro piloto da peça do acessório deve ser ISO h6 ou h7.

A tolerância do eixo deve ser ISO h6 ou j6. Para caber às extremidades do eixo, as tampas de extremidade podem ser fornecidas mediante solicitação (para consultar para figurar 67-3).

Lubrificação

Em velocidades além da velocidade da descolagem do sprag, nenhuma lubrificação especial é exigida; descer em roda livre

funções livre de manutenção. Ao operar-se abaixo da velocidade da descolagem do sprag, uma lubrificação do óleo da qualidade especificada do óleo deve ser fornecida.

Imagens

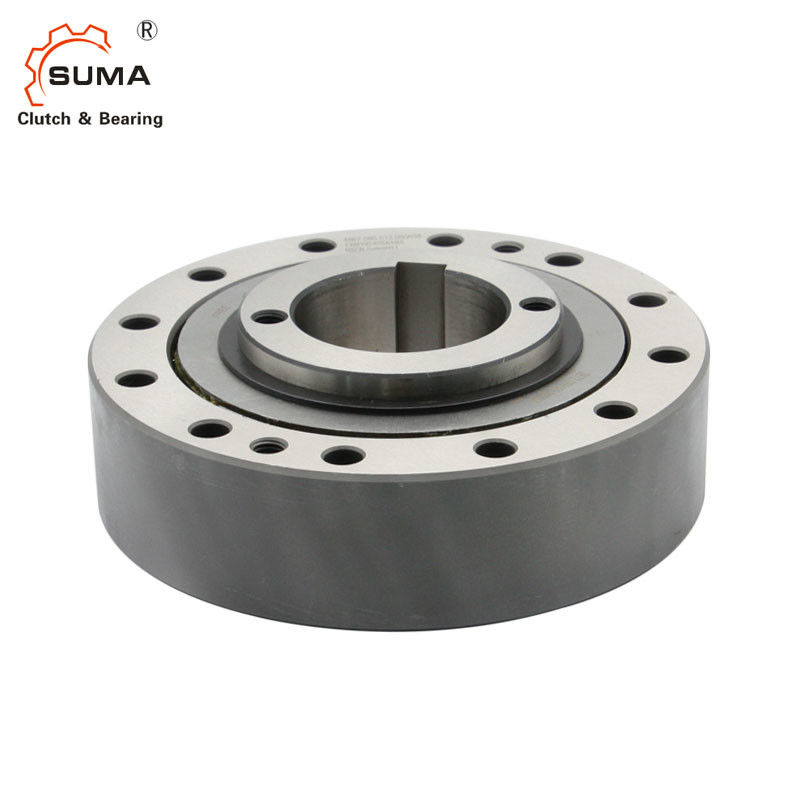

Sprag de FXM que passa a embreagem 1
